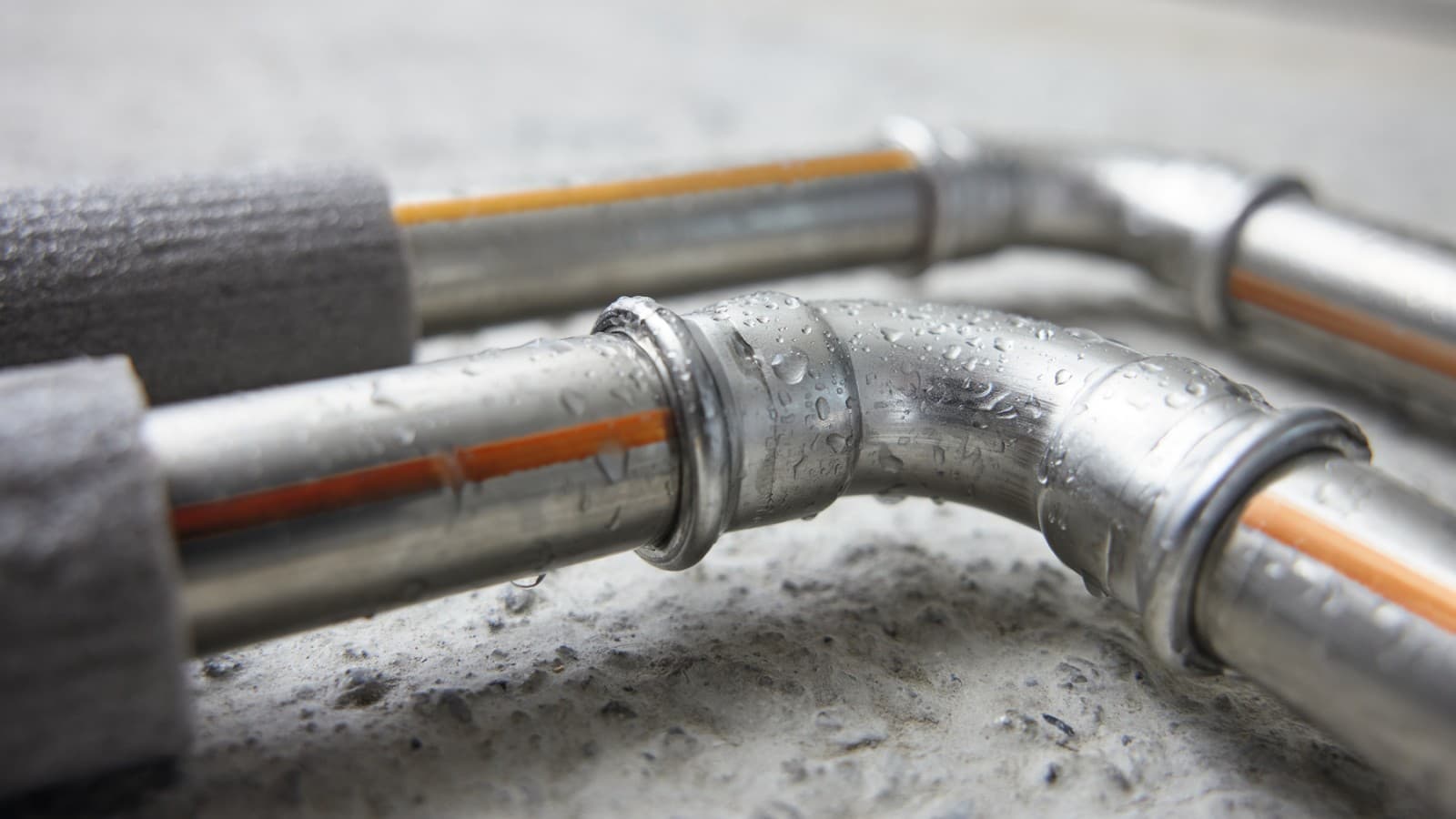

Geberit Mapress Therm za zatvorene sustave hlađenja i grijanja
Ekonomičan sustav od nehrđajućeg čelika otporan na koroziju

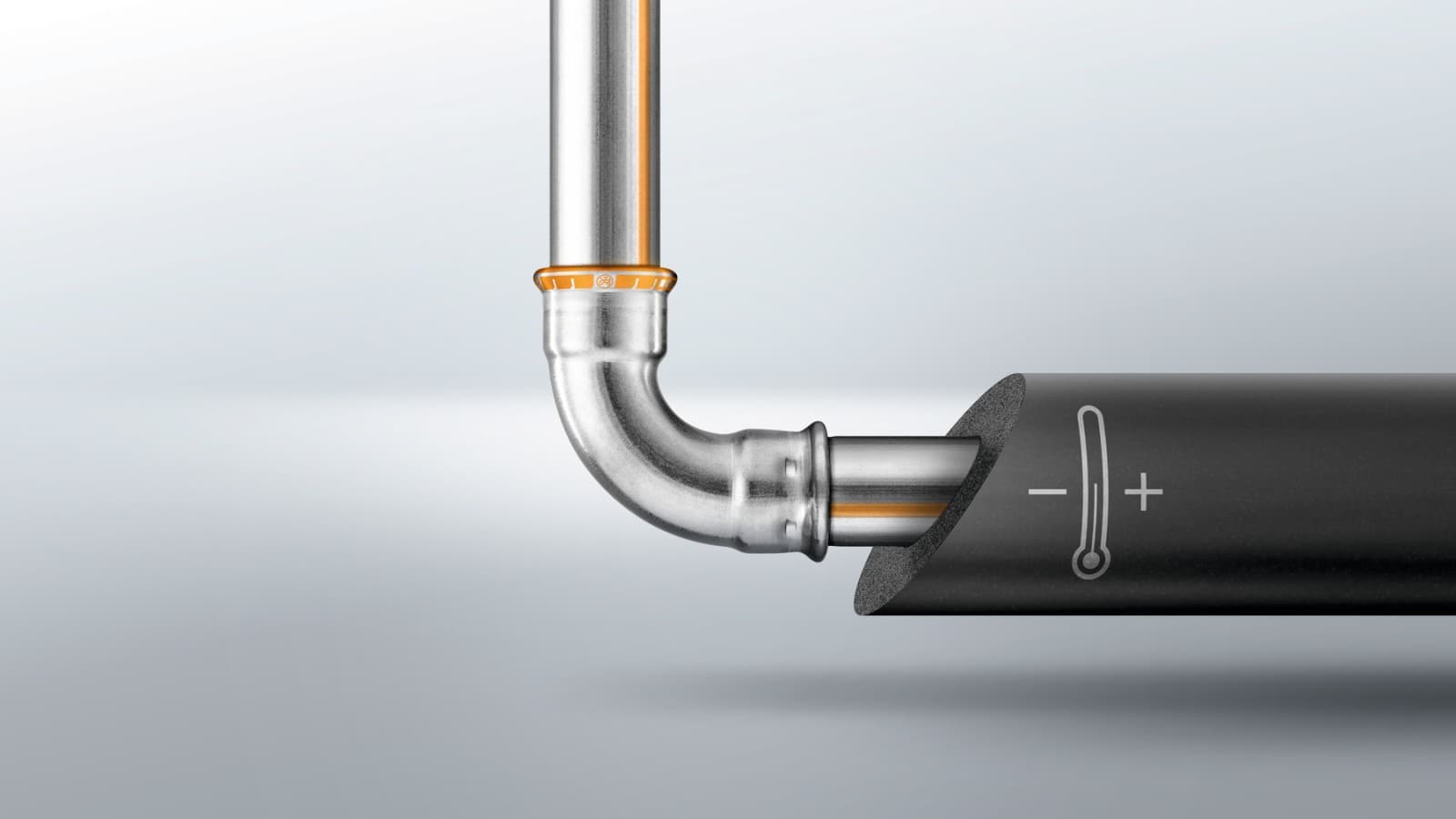

Sustav od niskolegiranog nehrđajućeg čelika je rješenje koje je otporno na koroziju i isplativo za zatvorene sustave grijanja i hlađenja – primjene u kojima se vlaga ne može uvijek izbjeći.

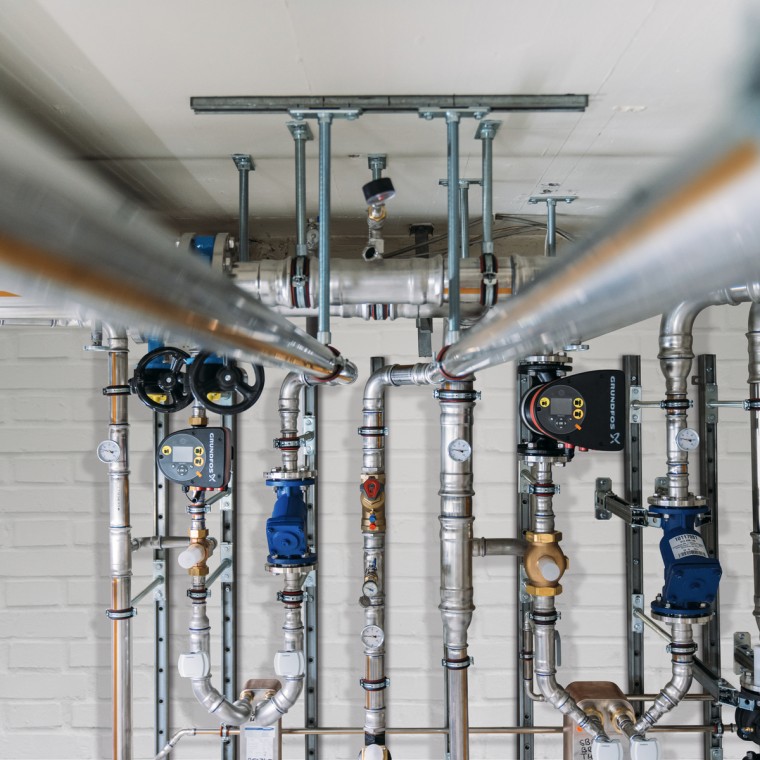

U sustavima hlađenja temperaturne razlike između sadržaja cijevi i vanjskog prostora dovode do rošenja.
Prilikom postavljanja podova, mokri građevinski materijali na bazi cementa, neodgovarajuće vrijeme sušenja i nehotični prodor vode od gipsa mogu predstavljati opasnost.
Geberit Mapress Therm idealno je rješenje za oba scenarija primjene.

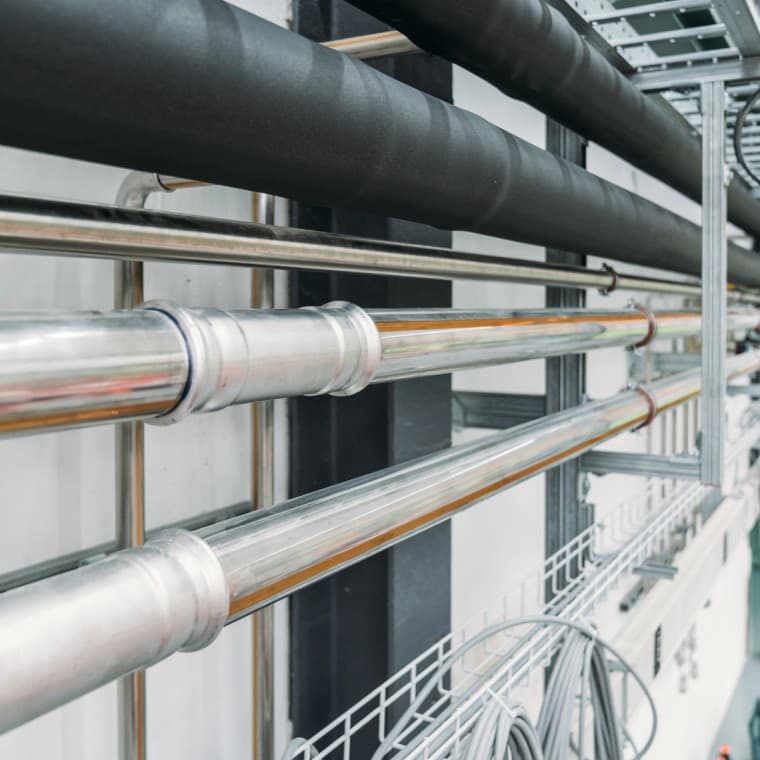

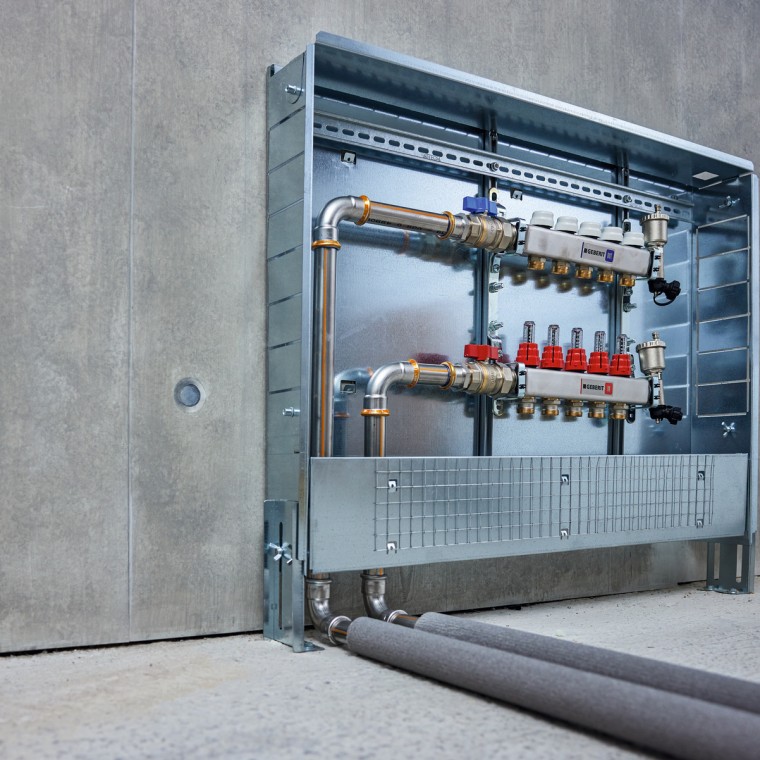

Primjene za cijevni sustav od niskolegiranog nehrđajućeg čelika
Zašto se odlučiti za Geberit Mapress Therm?
Lako prepoznavanje
Narančasti identifikatori i simboli nepitke vode na fazonskim komadima i sistemskim cijevima.
Jasna identifikacija nestisnutih spojeva
Ako je pokazatelj stisnutosti još uvijek netaknut, spoj još nije stisnut.
Za zatvorene sustave grijanja i hlađenja
Savršen za primjene s temperaturnim razlikama.
Otporan na koroziju
Otporan na koroziju i ekonomičan zahvaljujući niskolegiranom nehrđajućem čeliku.
Geberit Mapress Therm Pogled izbliza
Tehničke informacije o fazonskim komadima Geberit Mapress Therm i sistemskim cijevima
Dimenzije
| Nazivni promjer DN | Dimenzije d x s (mm) |
|---|---|
| 12 | 15 x 1,0 |
| 15 | 18 x 1,0 |
| 20 | 22 x 1,2 |
| 25 | 28 x 1,2 |
| 32 | 35 x 1,5 |
| 40 | 42 x 1,5 |
| 50 | 54 x 1,5 |
| 65 | 76,1 x 1,5 |
| 80 | 89,9 x 1,5 |
| 100 | 104 x 2 |

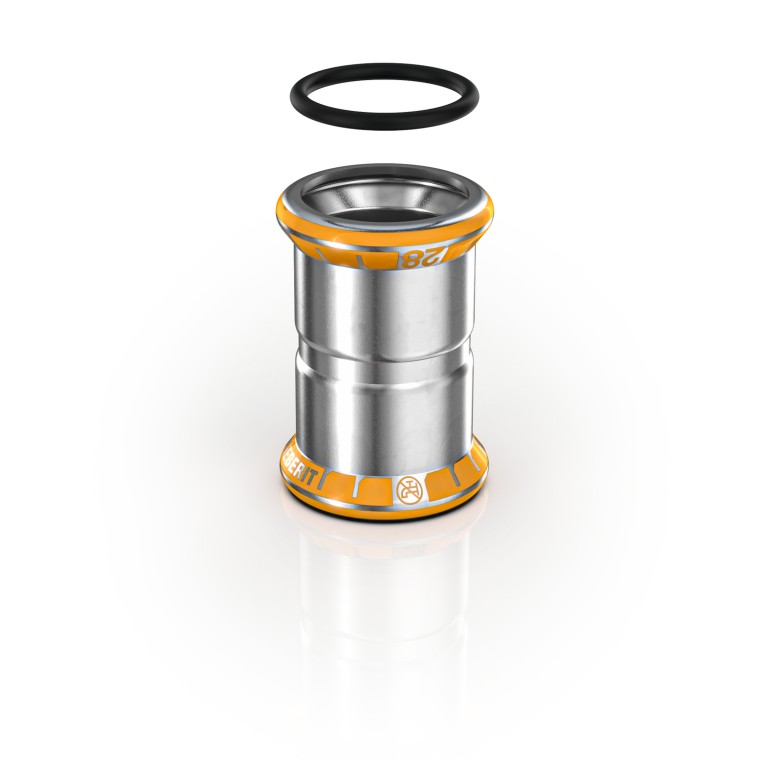

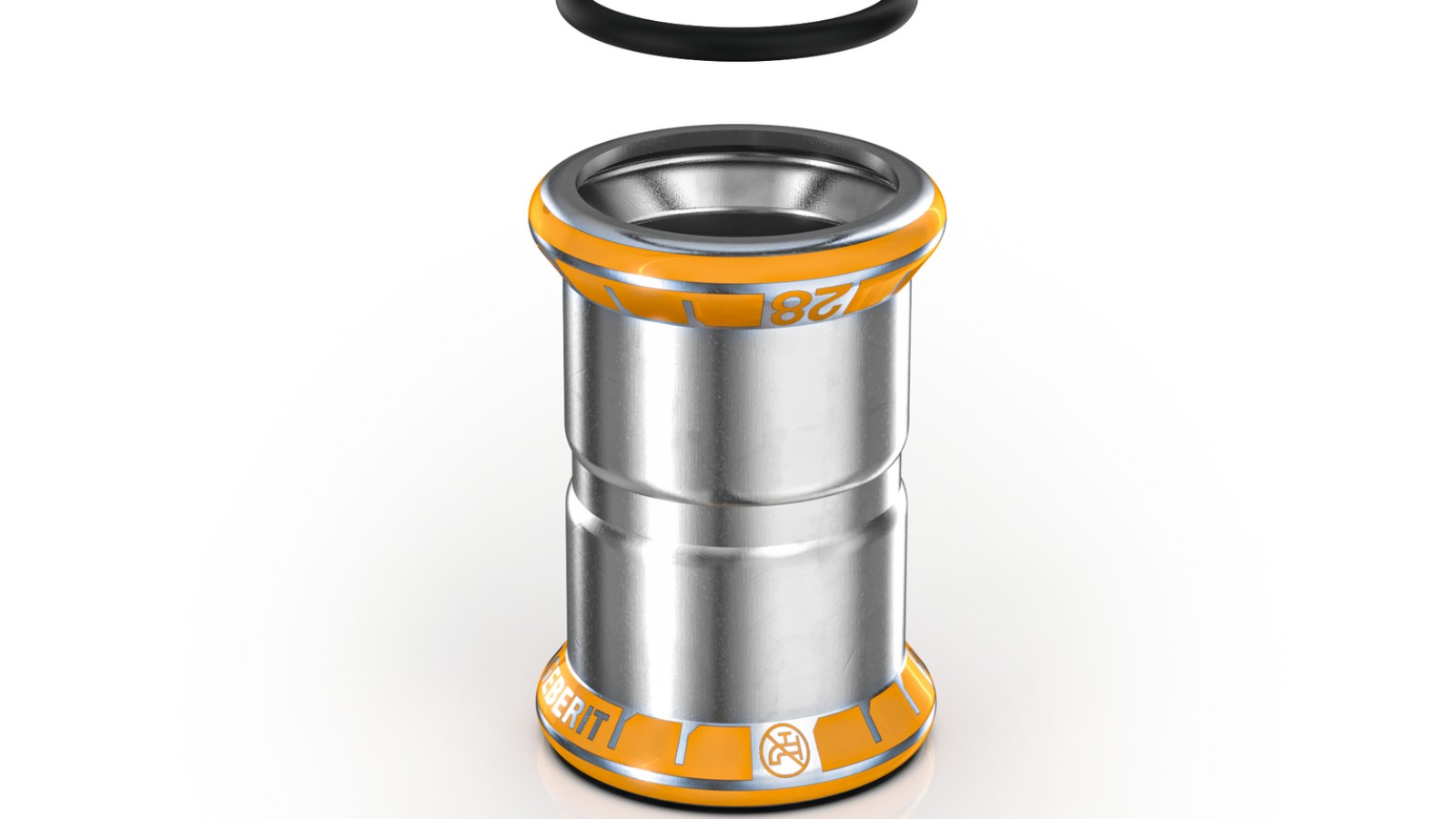

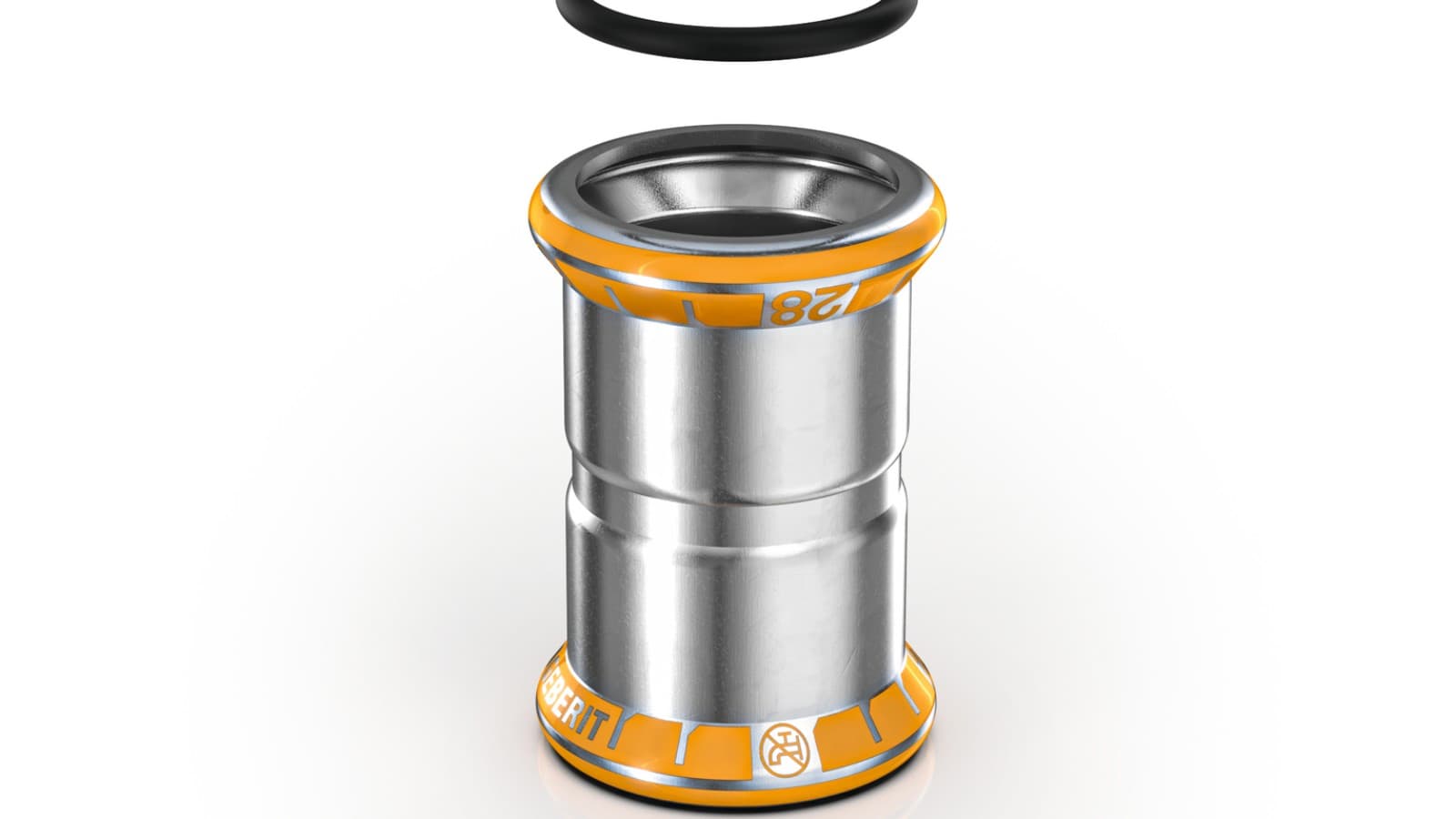

Fazonski komadi
- Narančasti pokazatelj stisnutosti za provjeru jesu li fazonski komadi pravilno stisnuti
- Narančasti pokazatelj stisnutosti označava nehrđajući čelik
- Simbol nepitke vode na pokazatelju stisnutosti
- Simbol nepitke vode utisnut u fazonski komad za trajno prepoznavanje
- Dimenzije otisnute na pokazatelju stisnutosti
- Nestisnuti spojevi propuštaju i odmah se mogu prepoznati tijekom tlačne probe
- 200 različitih fazonskih komada dostupno je za odabir
Brtve
Tekući mediji
| Primjena | Brtveni prsten | Radna temperatura | Maksimalni radni tlak |
|---|---|---|---|
| Voda za hlađenje i ogrjevna voda bez sredstva za zaštitu od smrzavanja | Crna | 0 °C do 100 °C | 16 bara |
| Voda za hlađenje i ogrjevna voda bez sredstva za zaštitu od smrzavanja | Crna | –30 °C do +120 °C | 16 bara |
| Ogrjevna voda iz toplane ≤ 120 °C | Crna | 0 °C do 120 °C | 16 bara |
| Ogrjevna voda iz toplane ≤ 140 °C | Plava | 0 °C do 140 °C | 16 bara |
| Toplinski medij (solarni) | Plava | –25 °C do +220 °C | 16 bara |
Plinoviti mediji
| Primjena | Brtveni prsten | Radna temperatura | Maksimalni radni tlak |
|---|---|---|---|
| Komprimirani zrak (razred čistoće ulja 0 – 3) | Crna | 0 °C do 100 °C | 25/16/12 bara |
| Komprimirani zrak (razred čistoće ulja 0 – X) | Plava | 0 °C do 100 °C | 25/16/12 bara |
| Podtlak | Crna | 0 °C do 100 °C | Aps. ≥ 0,2 bara |
| Inertni plinovi (npr. dušik) | Crna | 0 °C do 100 °C | 25/16/12 bara |

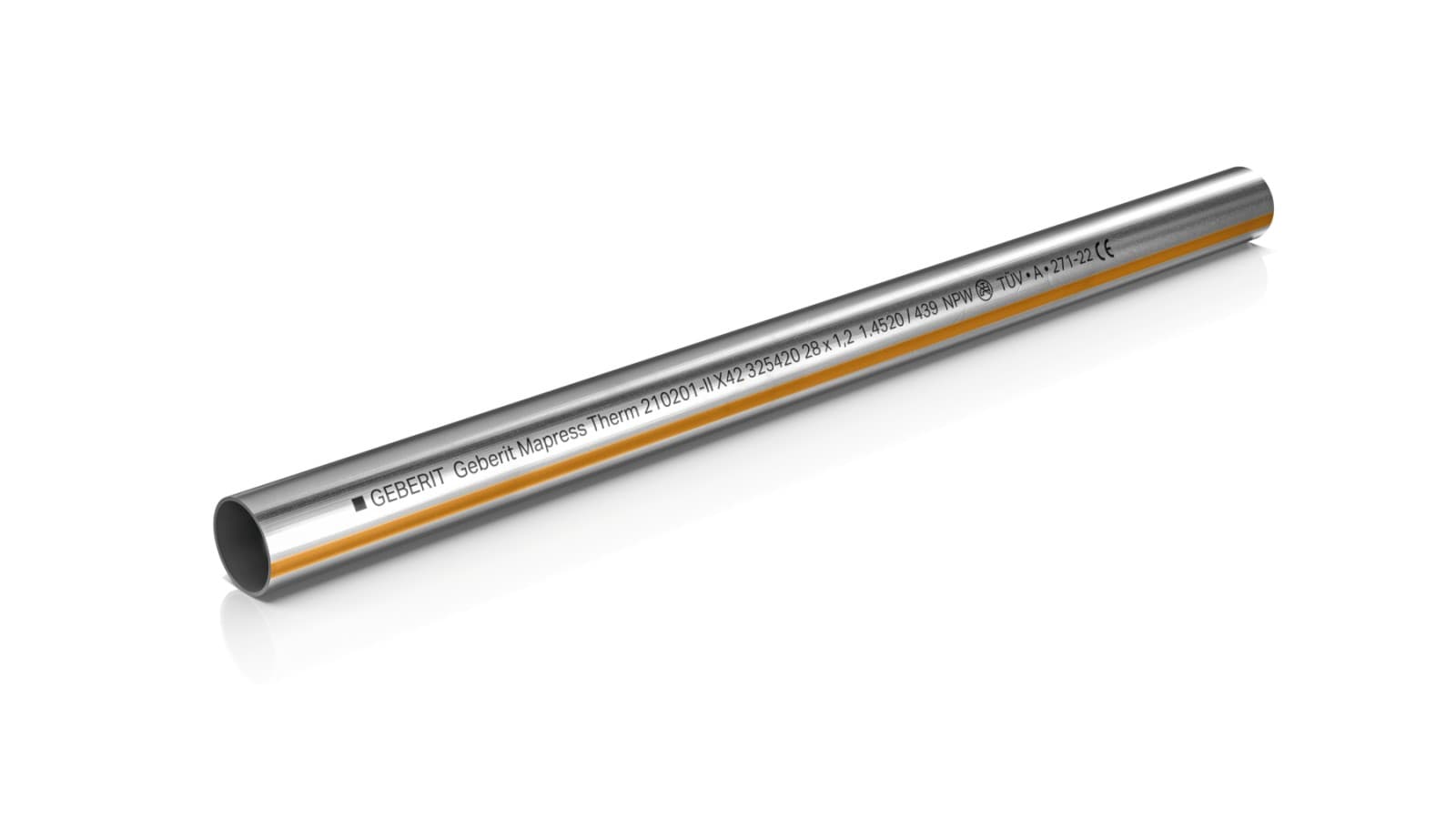

Sistemske cijevi
Sistemske cijevi Geberit Mapress Therm
- Izrađene od niskolegiranog nehrđajućeg čelika koji je otporan na koroziju
- Oznake se dodaju s kontinuiranom narančastom linijom
- Bez zaštitnih kapa, kako je dizajnirano za primjene s nepitkom vodom
Imale li pitanja? Kontaktirajte nas.
Otkrijte slične proizvode

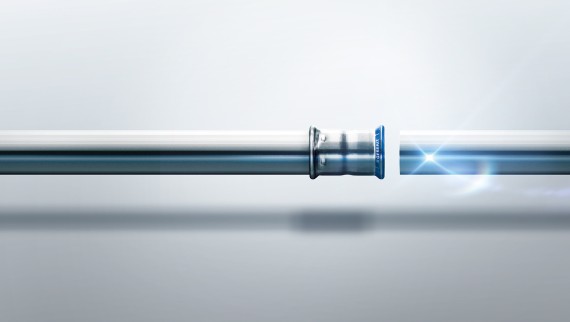

Geberit Mapress inox
Od opskrbe pitkom vodom sve do kompleksnih industrijskih postrojenja - Geberit Mapress inox obećava mnogostrane primjene.

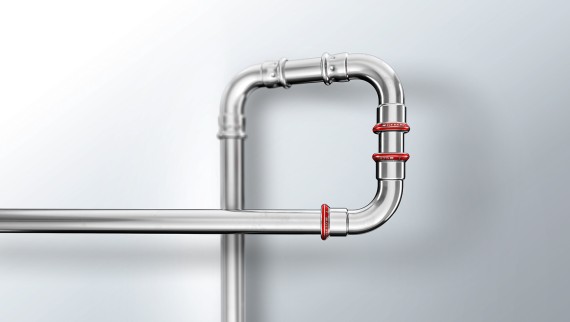

Geberit Mapress C-čelik
