Geberit SuperTube

Sustav za dobivanje prostora

Hidraulički optimizirana kanalizacija visokih građevina

Tehnologija Geberit SuperTube temelji se na savršenoj usklađenosti pojedinih komponenata sustava te omogućava u visokim građevinama instalaciju kanalizacije koja iziskuje jako malo mjesta. SuperTube znači da paralelna ventilacijska cijev više nije potrebna, stvarajući više prostora za stambeni i podni prostor. Svi cjevovodi su manjih dimenzija te su stoga potrebna i manja okna za vodove. Vodoravni cjevovodi se na duljini do šest metara mogu položiti bez pada te tako dodatno štede mjesto.

  • Više stambenog i podnog prostora
  • Jednostavno projektiranje i brza instalacija
  • Manji, dosljedniji promjer cijevi d110
  • Maksimalni koeficijent istjecanja od 12 l/s
  • Bez dodatnih ventilacijskih cijevi
  • Horizontalni dio cjevovoda bez nagiba (do 6 m)

Instalacija koja ne zahtijeva puno mjesta

  • Ušteda mjesta zahvaljujući manjim dimenzijama cijevi od d110 bez dodatne odzrake. Dodatna ušteda mjesta zahvaljujući vodoravnim vodovima do duljine od šest metara bez pada.
  • Konvencionalni kanalizacijski sustavi s dimenzijom cijevi d160 i dodatnom odzrakom d90 iziskuju puno mjesta

Razlike u usporedbi:

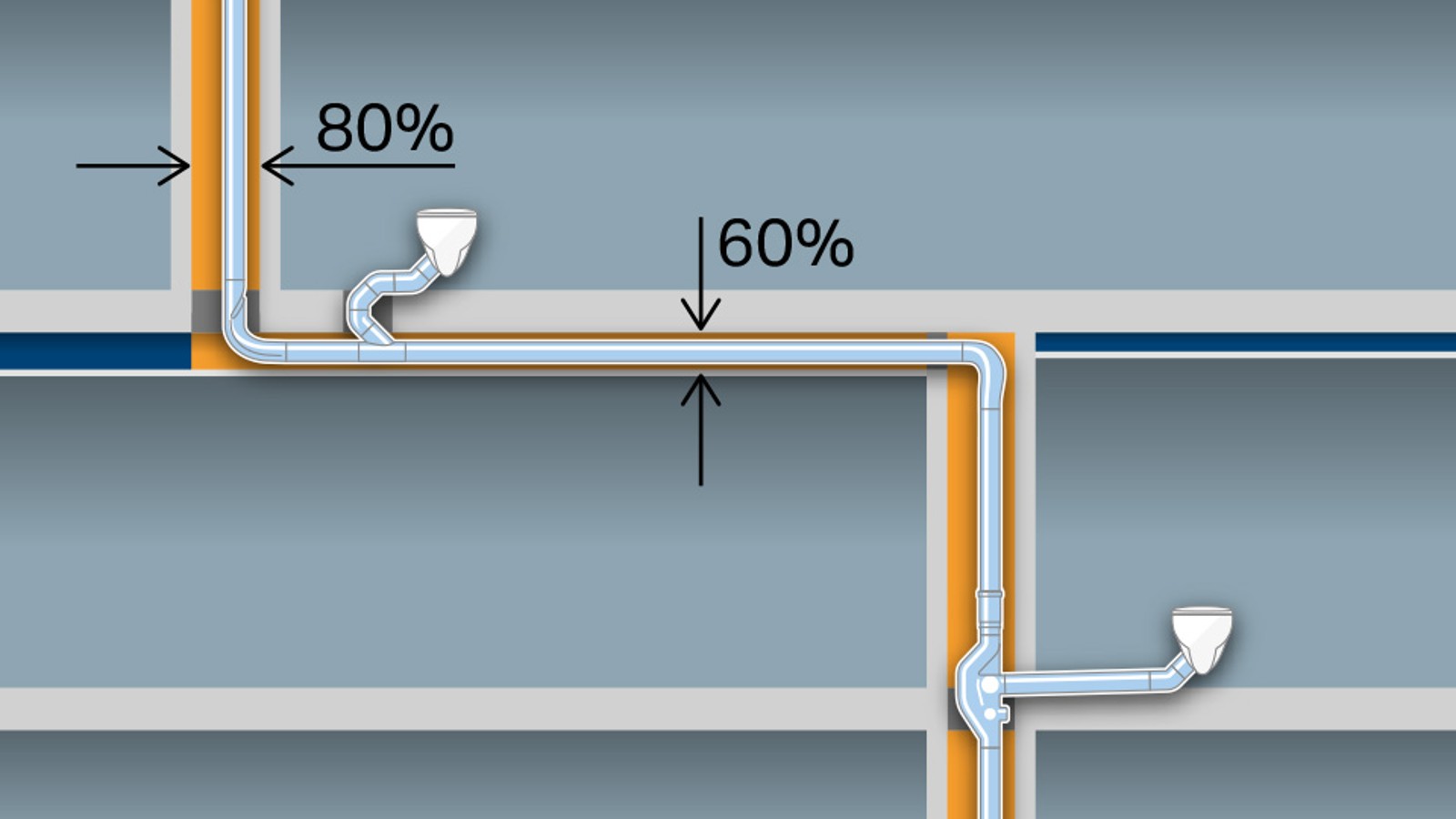

S Geberit SuperTube (slika lijevo) koeficijent istjecanja iznosi 12 l/s. Ova tehnologija omogućuje kontinuirane kanalizacijske cijevi dimenzije d110. Pritom nisu potrebne dodatne ventilacijske cijevi. Štoviše, ne postoji potreba za nagibom u horizontalama duljina do 6 metara.

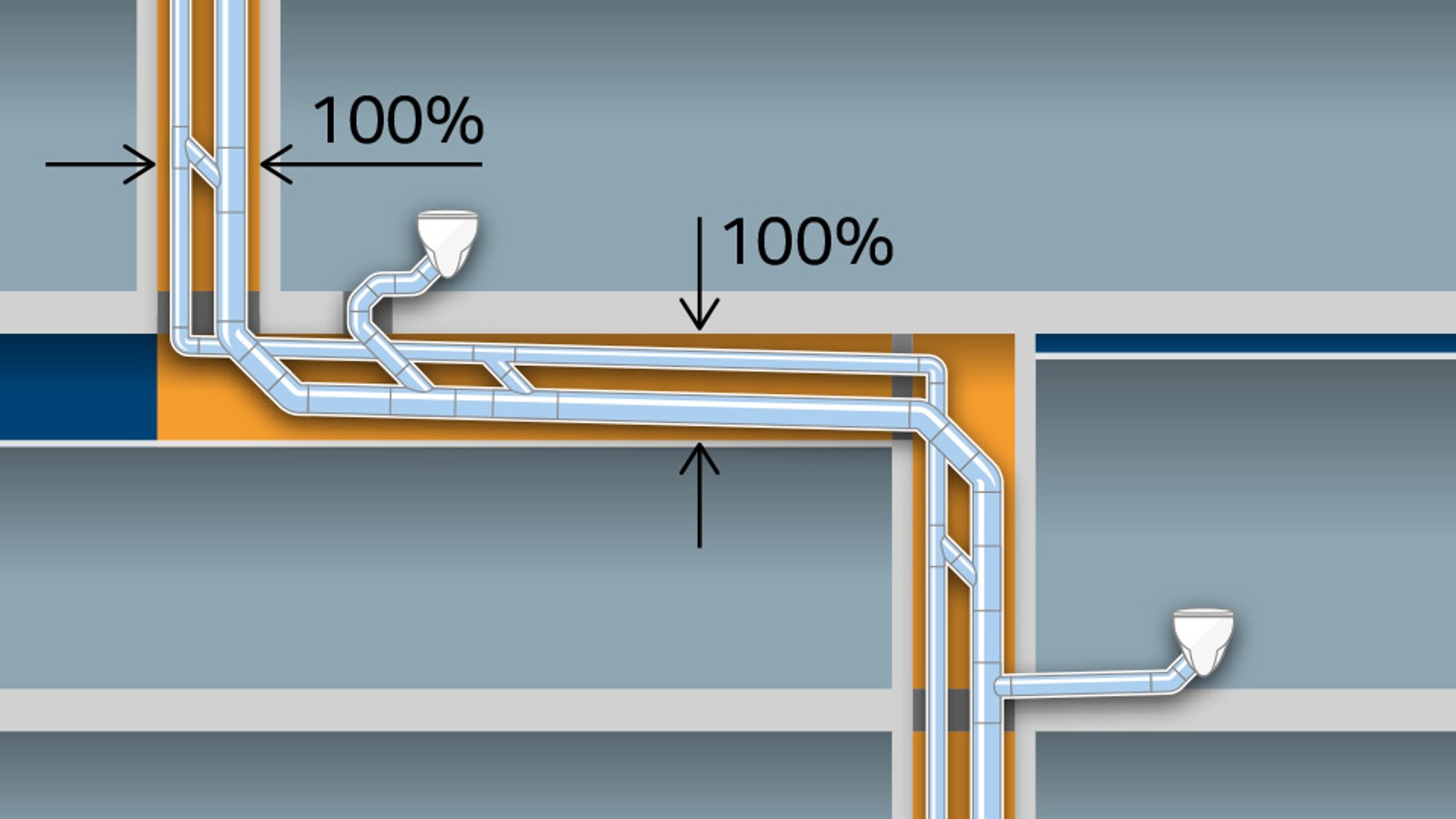

Konvencionalni sustav odvodnje (slika desno) postiže kapacitet ispuštanja od 12,4 l/s s dimenzijama cijevi d160 i dodatnom ventilacijskom cijevi d90.

Savršena usklađenost

Odvodna voda se rotira u Geberit PE Sovent elementu.

Kontinuirani zračni stup s Geberit SuperTube
Strujanje u Geberit PE Sovent fazonskom komadu

Strujanje u Geberit PE Sovent fazonskom komadu

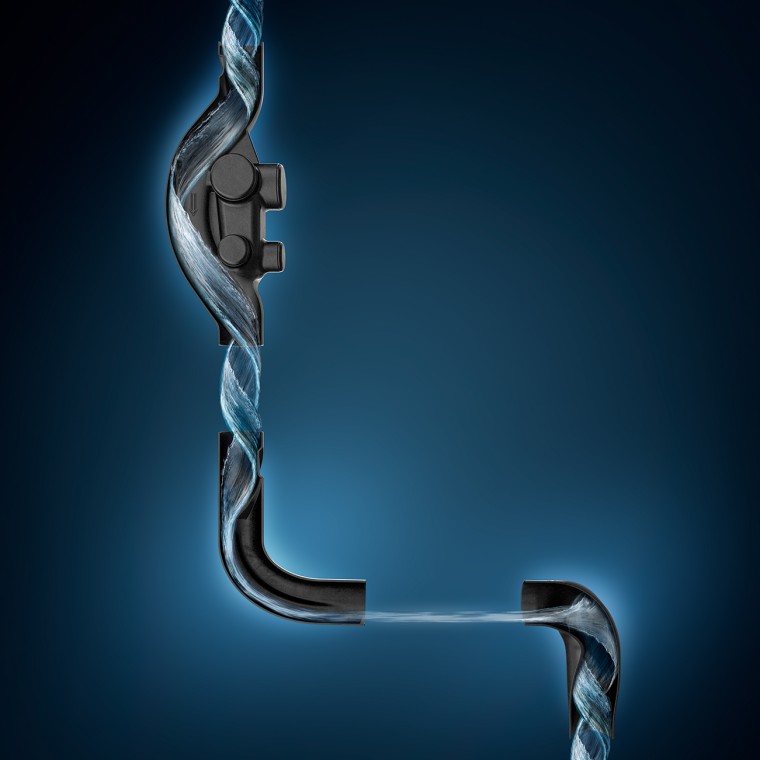

Proizvodnja zamaha u strujanju vode

Voda koja otječe u Geberit PE Sovent fazonskim komadima se dovodi u stanje rotacije.

Strujanje u Geberit PE BackFlip luku

Strujanje u Geberit PE BackFlip luku

Bez prekida zračnog stupa u okomitom smjeru

U Geberit PE BackFlip luku se slojevito strujanje opet pretvara u prstenasto strujanje.

Strujanje u Geberit PE BottomTurn luku

Strujanje u Geberit PE BottomTurn luku

Očuvanje zračnog stupa pri promjeni smjera

U Geberit PE BottomTurn luku se prstenasto strujanje pretvara u slojevito strujanje.

Bitnu razliku čine tri fazonska komada

  • Geberit PE Sovent fazonski komad d110

Geberit PE Sovent element d110

Optimizirana geometrija proizvoda Geberit PE Sovent usmejrava vodu u vertikalu i postavlja je u rotaciju, zbog čega se pritičšće uz stijenke cijevi. Rezultirajući vrtložni protok stvara stabilan, kontinuirani protok zraka iznutra, što olakšava kapacitet pražnjenja od 12 l/s.

  • Geberit PE BottomTurn luk d110

Geberit PE BottomTurn luk

S Geberit PE BottomTurn lukom, promjena smjera uzrokuje da se vodeni zid prekine, a vrtložni protok će postati usmjereni protok bez utjecaja na protok zraka. Ova promjena značajno smanjuje gubitke tečenja u usporedbi s konvencionalnim rješenjima

  • Geberit PE BackFlip luk d110

Geberit PE BackFlip luk

Izvijeni Geberit PE BackFlip luk uzrokuje rotaciju usmjerenog protoka vode, što omogućuje da se voda rotira kroz vertikalni cjevovod dok se ispušta u vrtložnom protoku. Odrđžava se unutarnji protok zraka u slijedećoj vertikali.

Online katalog

Geberit PE Sovent fazonski komad
Geberit PE BottomTurn luk
Geberit Pe BackFlip luk
