Geberit higijenski sustavi Pokrivamo sve primjene
Kada je riječ o stvaranju učinkovitog koncepta redovite zamjene vode, Geberit nudi sveobuhvatno rješenje koje doista ispunjava sve okvire.
Cilj: prilagođena rješenja za održavanje kvalitete pitke vode u svakoj instalaciji pitke vode, neovisno o učestalosti korištenja.
Geberit higijenski sustav uključuje odgovarajuće, hidraulički optimizirane sustave cjevovoda, praktične komponente cjevovoda, jedinice za higijensko ispiranje, senzore i inteligentne alate za kontrolu i povezivanje sanitarnih uređaja tijekom rada.

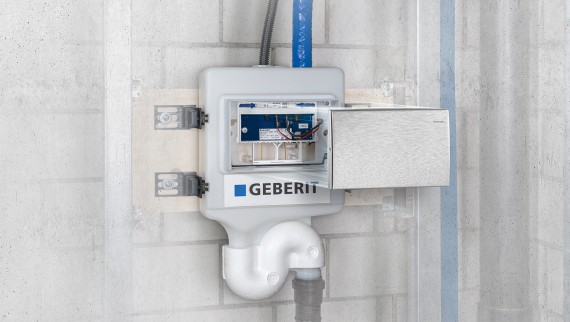

Geberit HS10, HS30 i HS50 jedinice za higijensko ispiranje
Higijenska jedinica za ispiranje koja se može fleksibilno ugraditi na bilo koju potrebnu poziciju i također se može koristiti za velike količine ispiranja.

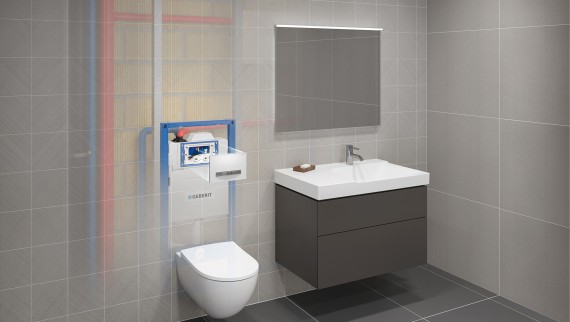

Geberit ugradbeni vodokotlić s HS30/HS50 jedinicom za higijensko ispiranje
Jedinica za higijensko ispiranje integrirana u ugradbeni vodokotlić koja se može koristiti za dio zgrade (kao što je pojedinačni stan).

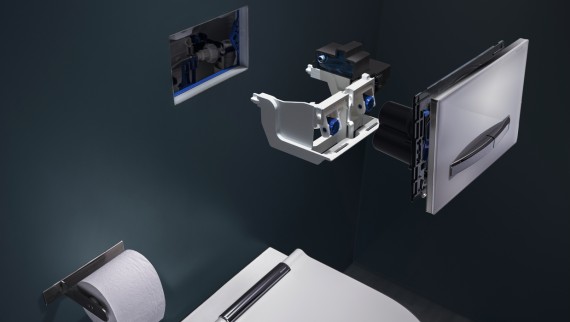

Geberit HS05 jedinica za higijensko ispiranje
Modul jedinice za higijensko ispiranje koji se može naknadno ugraditi u Geberit Sigma ugradbeni vodokotlić.
Upravljačka elektronika s načinom intervalnog ispiranja
U nekim slučajevima potrebna su jednostavna rješenja za automatsko ispiranje. Dodatna mogućnost programiranja intervala ispiranja dostupna je u mnogim Geberit armaturama za umivaonik, kao i kontrolama ispiranja za pisoar i WC školjku.

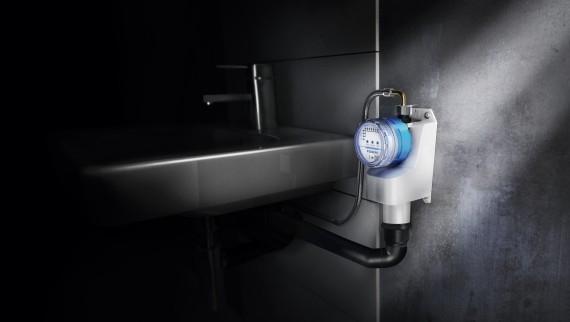

Geberit HS01 jedinica za higijensko ispiranje
Ako se cijevi više ne koriste i voda za piće tamo stagnira, Geberit HS01 jedinica za higijensko ispiranje može se koristiti dok se ne uklone nekorištene cijevi.
Sigurno spriječite stagnaciju sa sustavom
Faza 1: Ispravan cjevovod
1. Optimalna ugradnja cijevi
Opis
- Najmanji mogući promjer cijevi

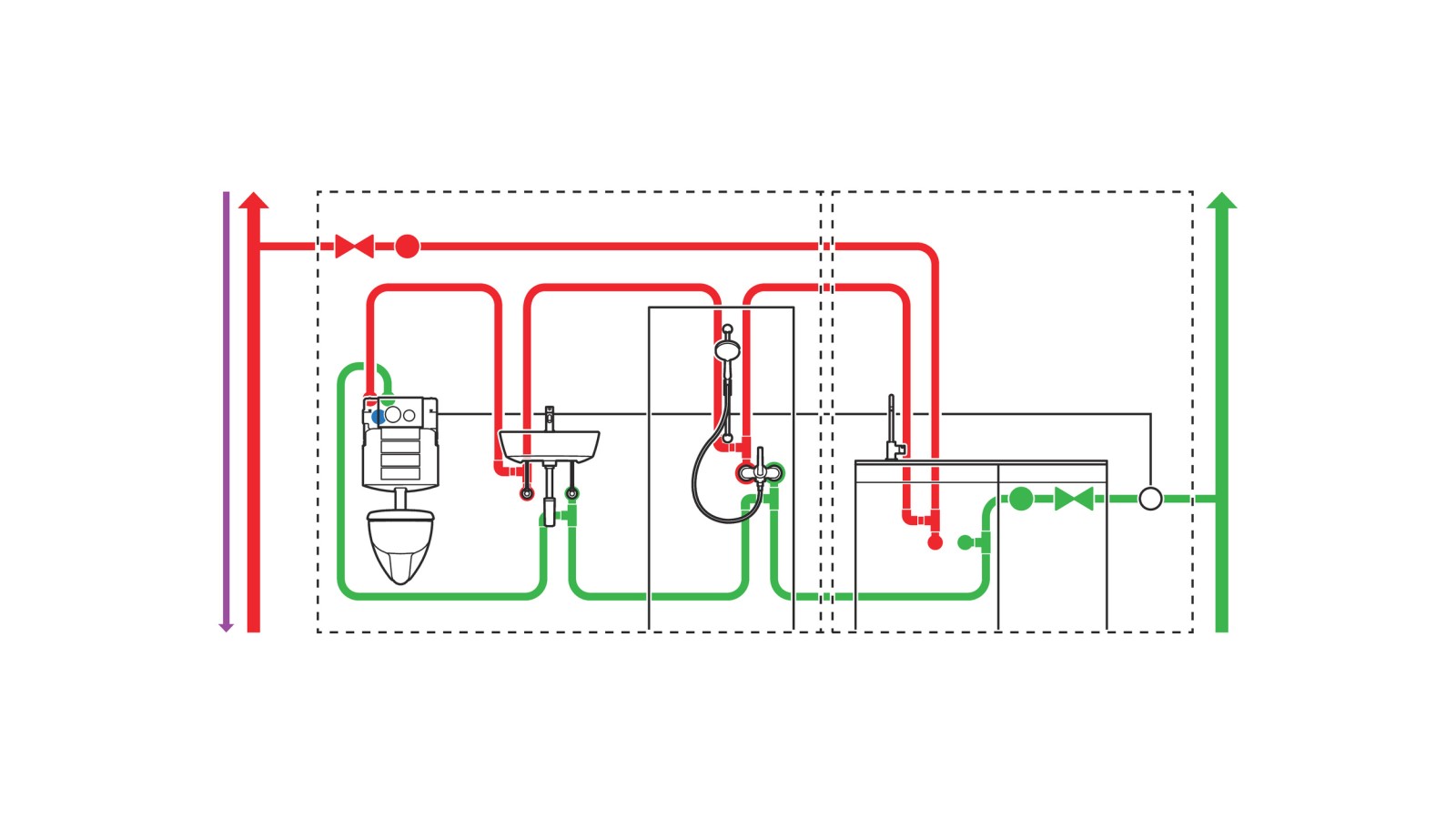

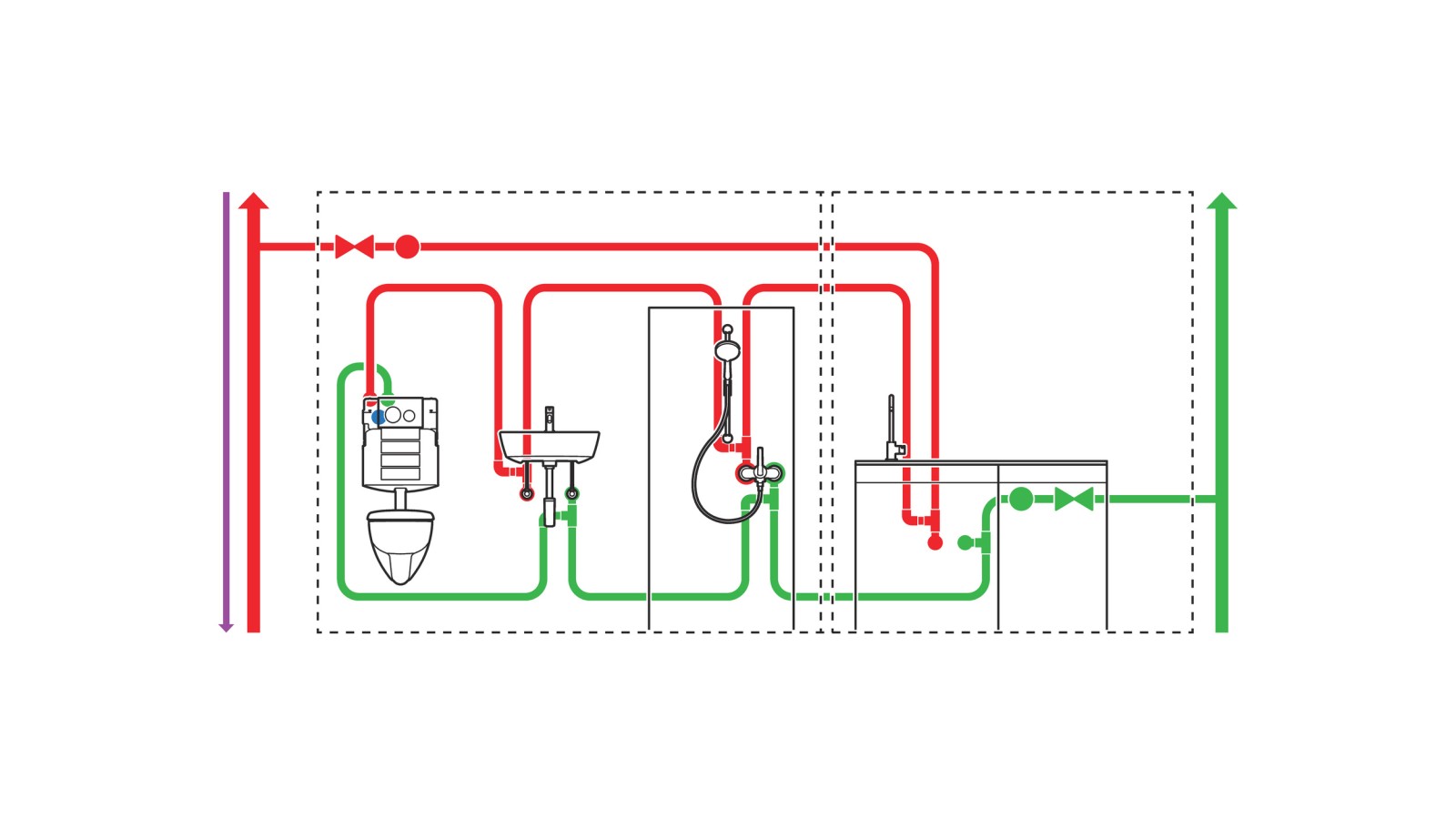

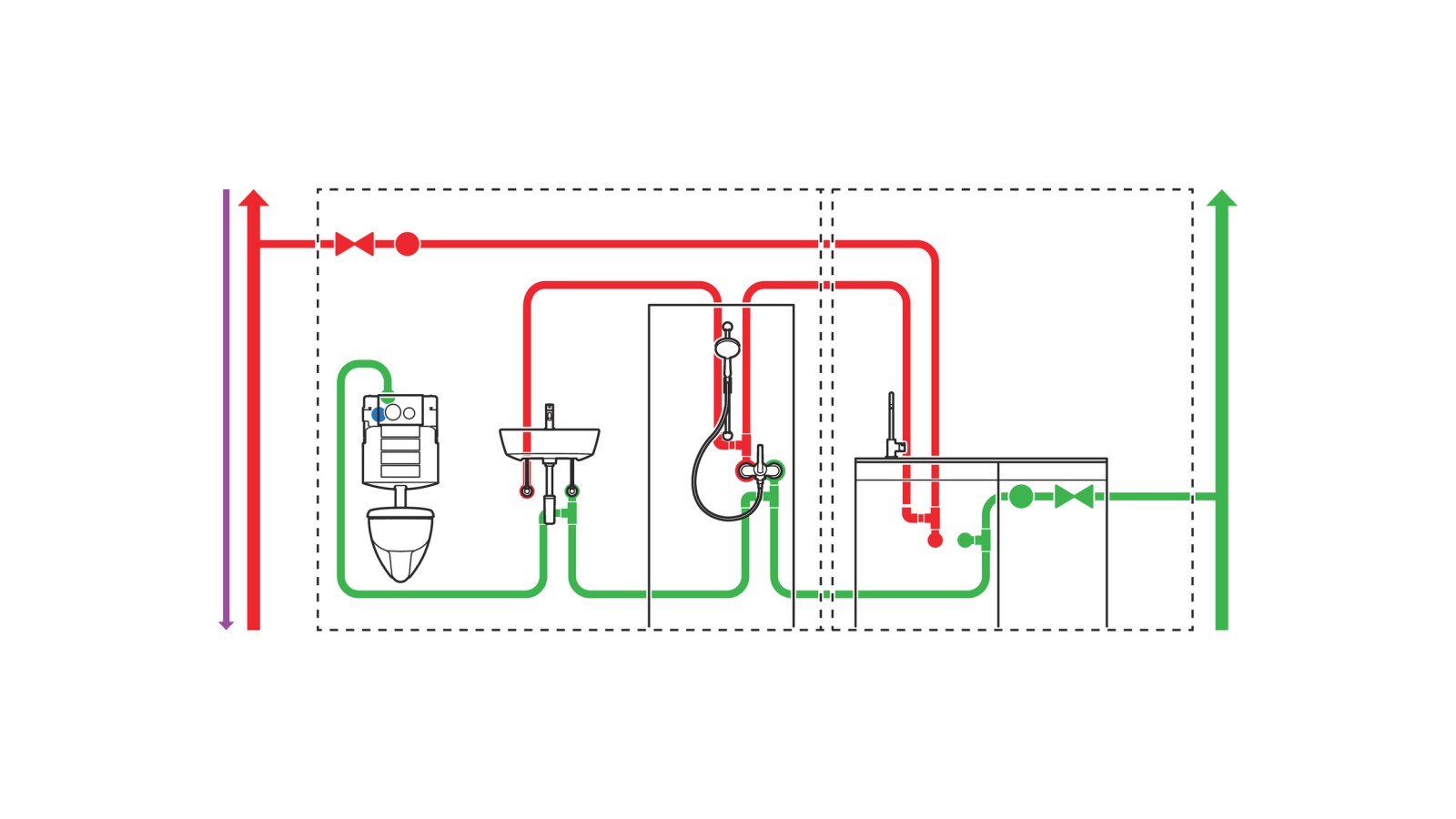

- Montaža cijevi u obliku petlje na podu s često korištenim potrošačem na kraju cijevi
- Raspored toplinski odvojenih cijevi na podu
- Odvojeni ventili za toplu pitku vodu (PWH, PWH-C) i hladnu pitku vodu (PWC)
- Ispravna izolacija cjevovoda (PWH, PWH-C, PWC)
Koristi:
- Nizak sadržaj u cijevi
- Kratko vrijeme protoka
- Mali rizik od stagnacije
- Smanjenje toplinskog opterećenja cijevi za hladnu vodu
Faza 2: Redovito ispiranje
1. Optimalna instalacija cijevi
2. Automatizirana zamjena vode pomoću jedinice za higijensko ispiranje
Opis: dodatak uz fazu 1
- Upotreba automatiziranog uređaja za ispiranje kako bi se osigurala zamjena vode kada se ne koristi
Koristi: dodatak uz fazu 1
- Programi ispiranja prema potrebi (vremenski ili intervalni program)
- Mogućnost ispiranja i tople vode
- Konfiguracija, testiranje funkcija, snimanje i održavanje putem aplikacije Control
- Fleksibilnost planiranja koju omogućuju različita rješenja za automatsku zamjenu vode
- Povezivanje s automatizacijom zgrade putem Digital I/O
Faza 3: Kontrolirano ispiranje
1. Optimalna instalacija cijevi
2. Automatizirana zamjena vode pomoću jedinice za higijensko ispiranje
3. Ciljana nadoknada vode analognim senzorima
Opis: dodatak uz fazu 2
- U obzir se uzima temperatura i ponašanje stagnacije
Koristi: dodatak uz fazu 2
- Program ispiranja s kontroliranom temperaturom
- Zamjena vode osigurana mjerenjem volumena
- Mogućnost praćenja volumena isprane vode

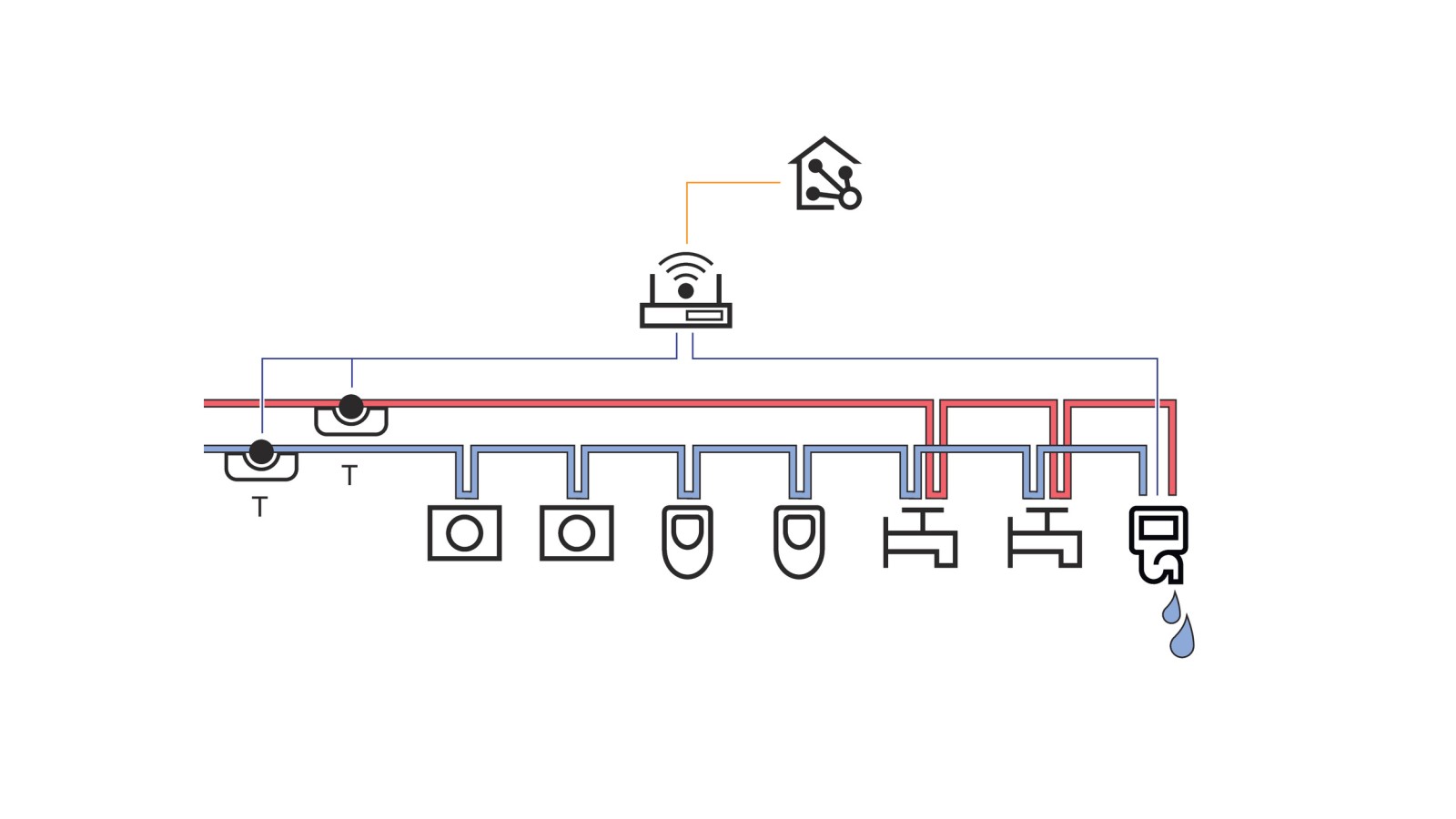

Faza 4: Pametno ispiranje u budućnosti
1. Optimalna instalacija cijevi
2. Automatizirana zamjena vode pomoću jedinice za higijensko ispiranje
3. Ciljana zamjena vode pomoću analogne senzorske tehnologije
4. Optimiziran rad kroz umrežavanje
U budućnosti će Geberit higijenski sustav povezivati sve tokove informacija i nuditi besprijekornu integraciju u automatizaciju zgrade.
Načini ispiranja za bilo koju situaciju
Način intervalnog ispiranja
U režimu intervalnog ispiranja, ispiranje se odvija u pravilnim intervalima ako se instalacija za pitku vodu ne koristi ili se koristi samo u ograničenoj mjeri. U ovom načinu rada nema fiksne točke ispiranja. Time je moguće ispuniti zahtjeve u vezi s redovitom zamjenom vode u skladu s DIN EN 806-5 i VDI/DVGW 6023-1.
1. Slika: U režimu intervalnog ispiranja, ispiranje se odvija u pravilnim intervalima.

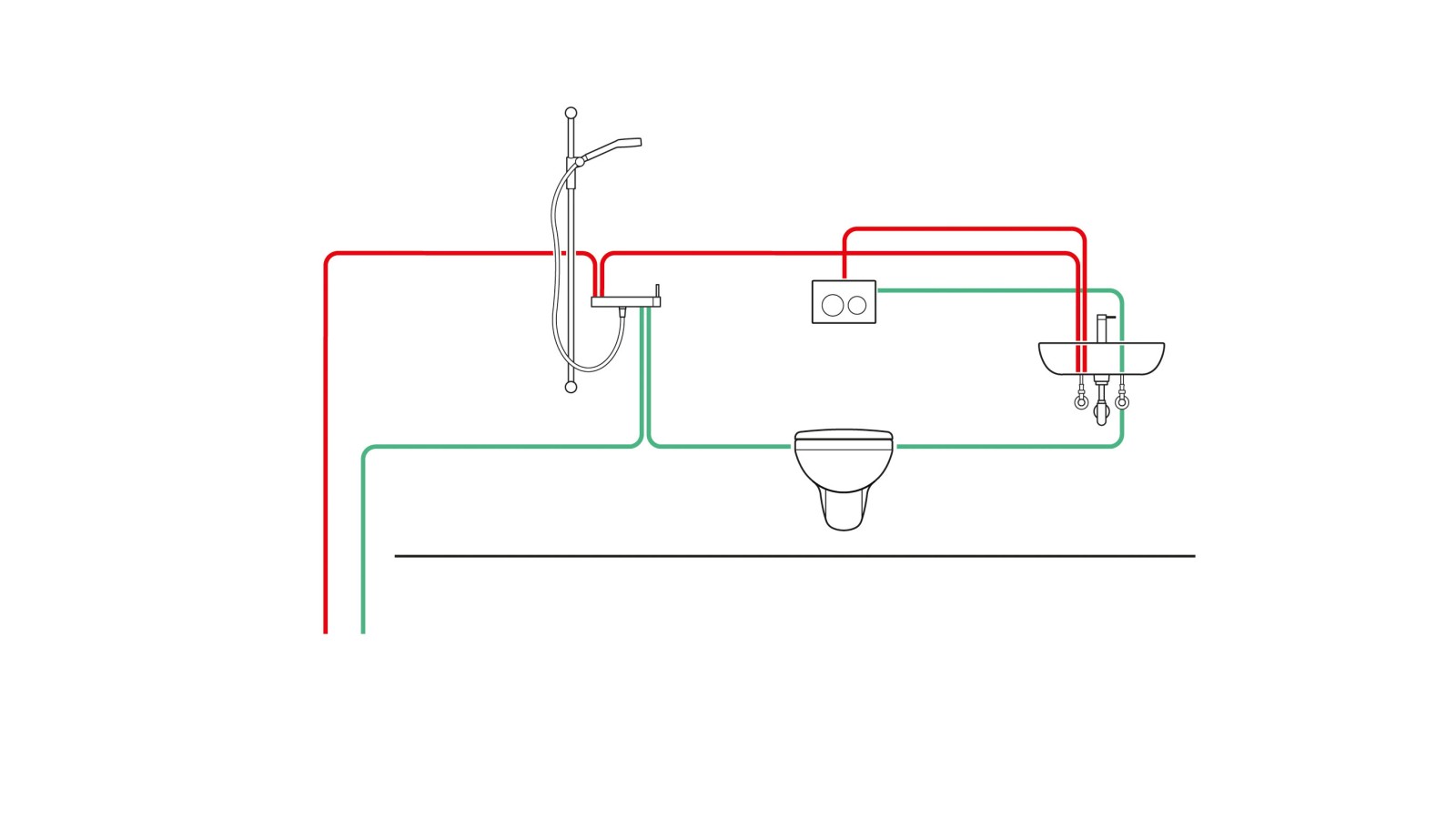

2. Slika: Primjer cjevovoda intervalno kontroliranog ugradbenog vodokotlića s jedinicom za higijensko ispiranje
Način ispiranja u zakazano vrijeme
Vremensko ispiranje počinje u fiksno određeno vrijeme. Primjerice u određeno doba dana (npr. 18:00 sati), u kombinaciji s jednim ili više dana u tjednu (npr. utorak, četvrtak i nedjelja). Kada se aktivira, ispiranje traje određeno, podesivo vrijeme ispiranja.

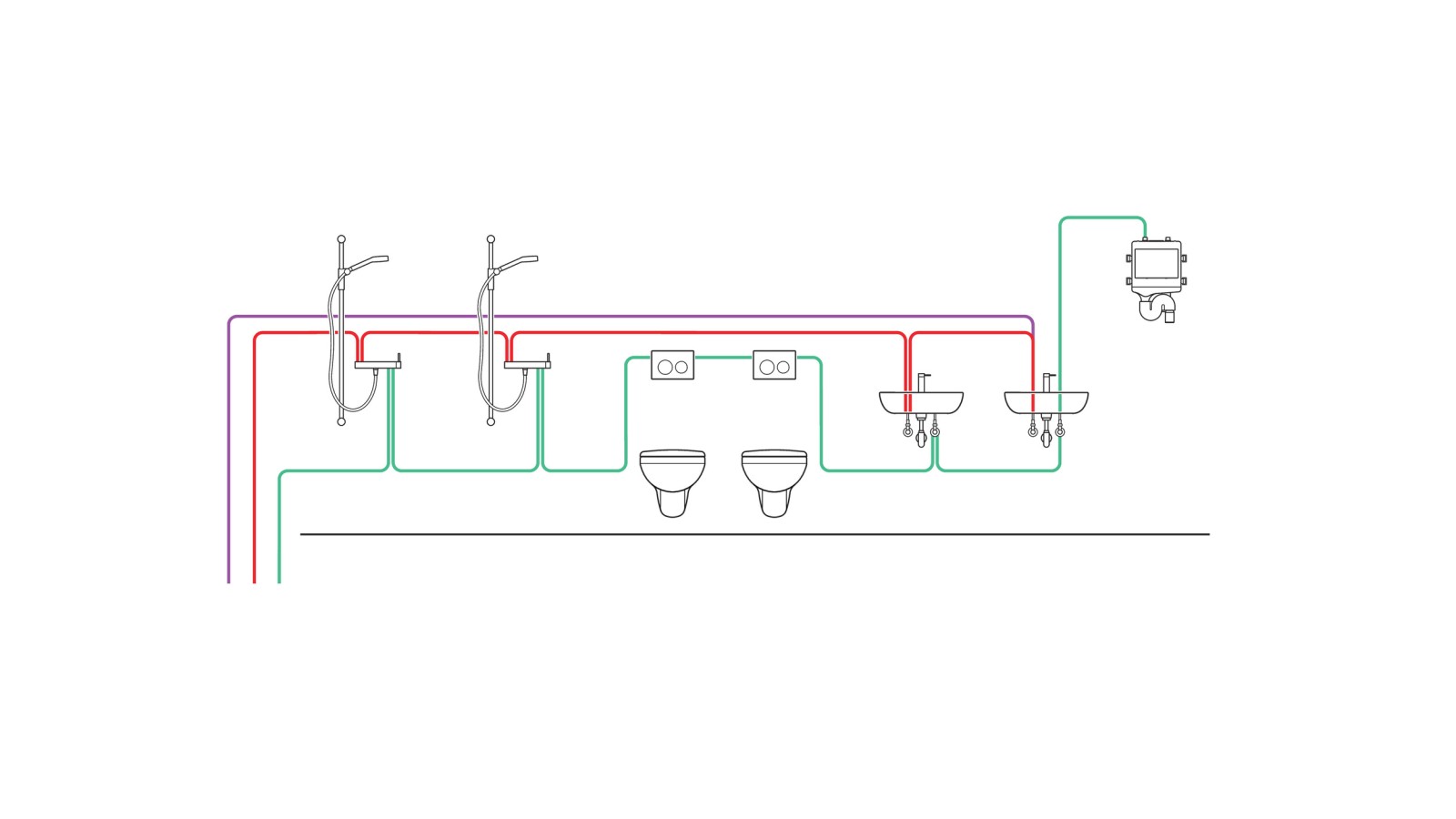

1. Slika: Primjer cjevovoda s načinom intervalnog ispiranja s jedinicom za higijensko ispiranje

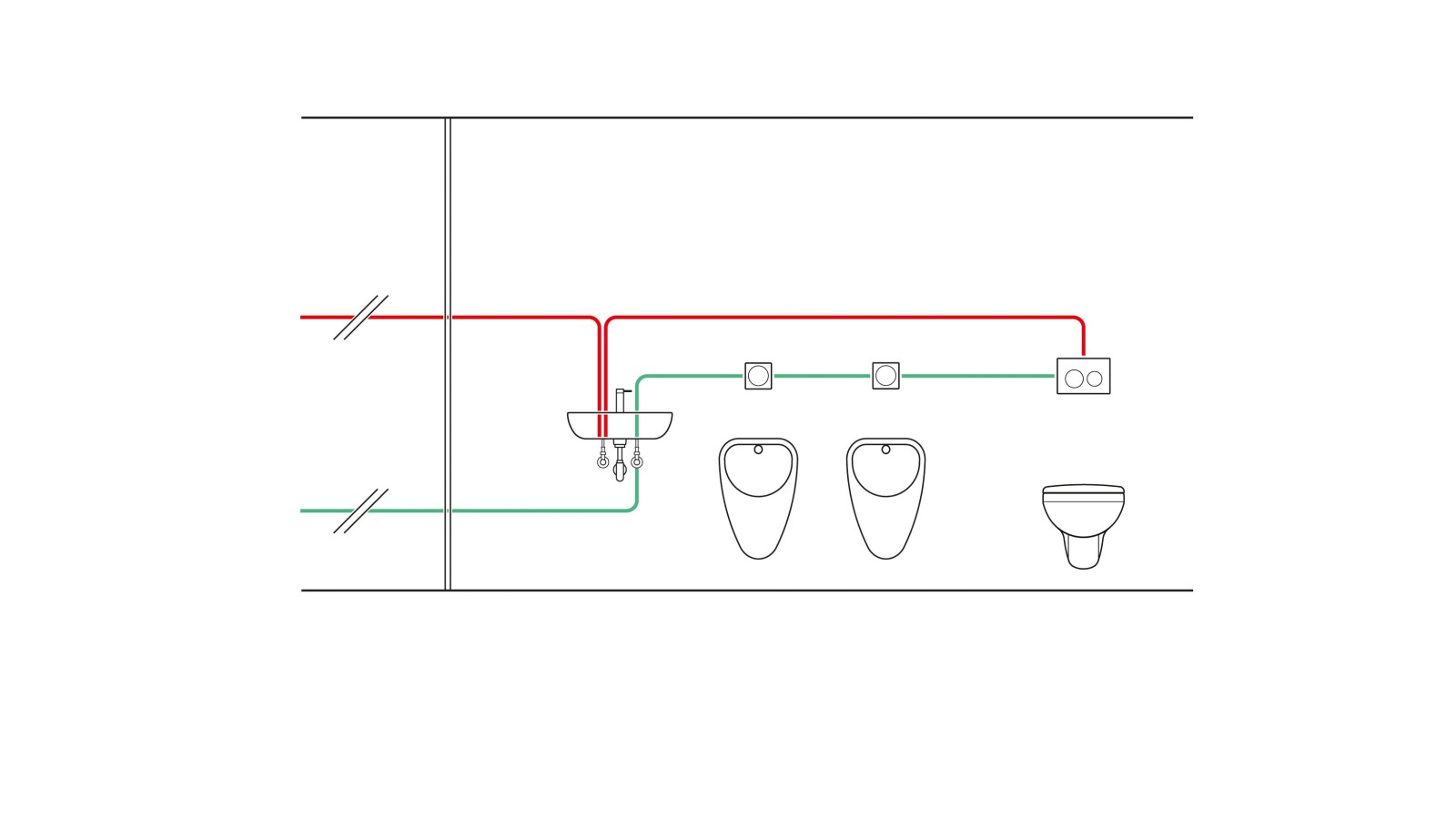

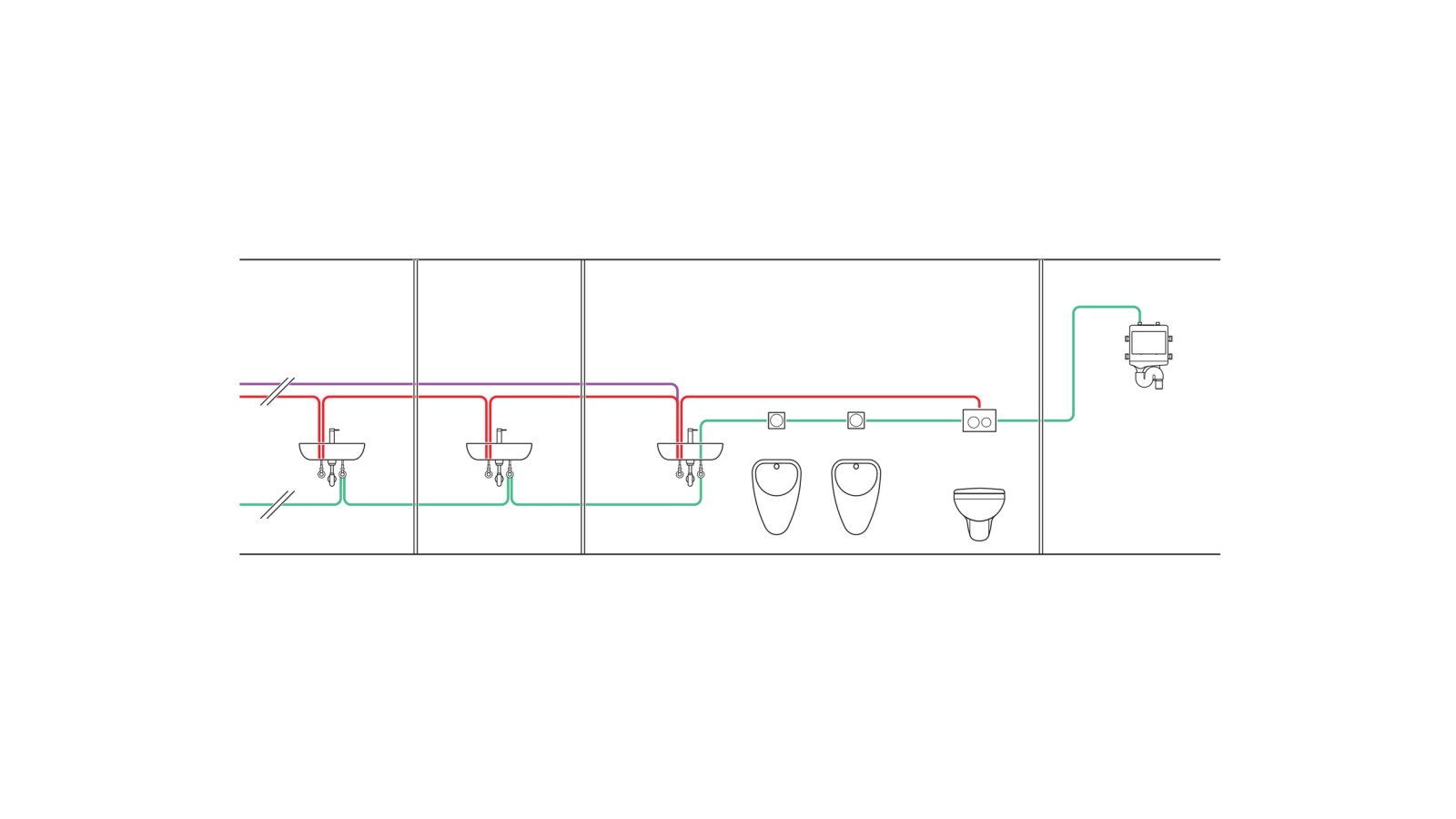

2. Slika: Primjer cjevovoda s vremenski određenim terminom ispiranja s jedinicom za higijensko ispiranje
Način ispiranja prema temperaturi
Ispiranje cijevi u prostorijama gdje temperature vode dosežu kritični temperaturni raspon zbog korištenja prostorije. U ovom načinu rada, ispiranje počinje kada se postigne određena temperatura (npr. standardna specifikacija za PWC max. 25°C). Ispiranje završava kada se postigne zaustavna temperatura ili nakon maksimalnog unaprijed određenog vremena ispiranja.
Ako se navedena temperatura ne premaši unutar unaprijed određenog vremenskog okvira, upravljačka jedinica aktivira rutinsko ispiranje. Rutinsko ispiranje temelji se na intervalima. Vrijeme aktiviranja može se koristiti za postavljanje vremenskog okvira tijekom kojeg jedinica za higijensko ispiranje ne bi trebala pokrenuti proces ispiranja (npr. od 22:00 do 8:00 ujutro u hotelima).

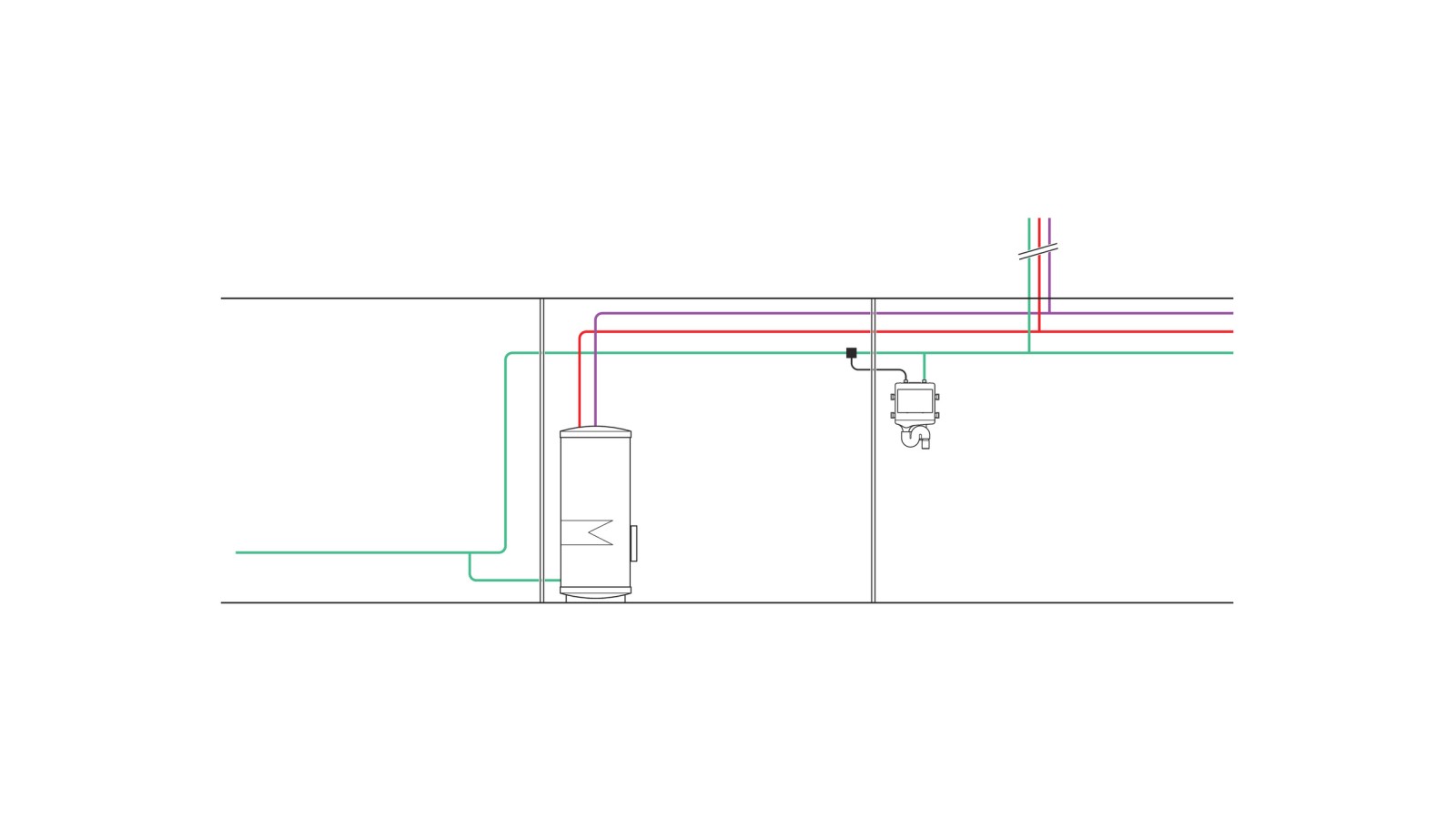

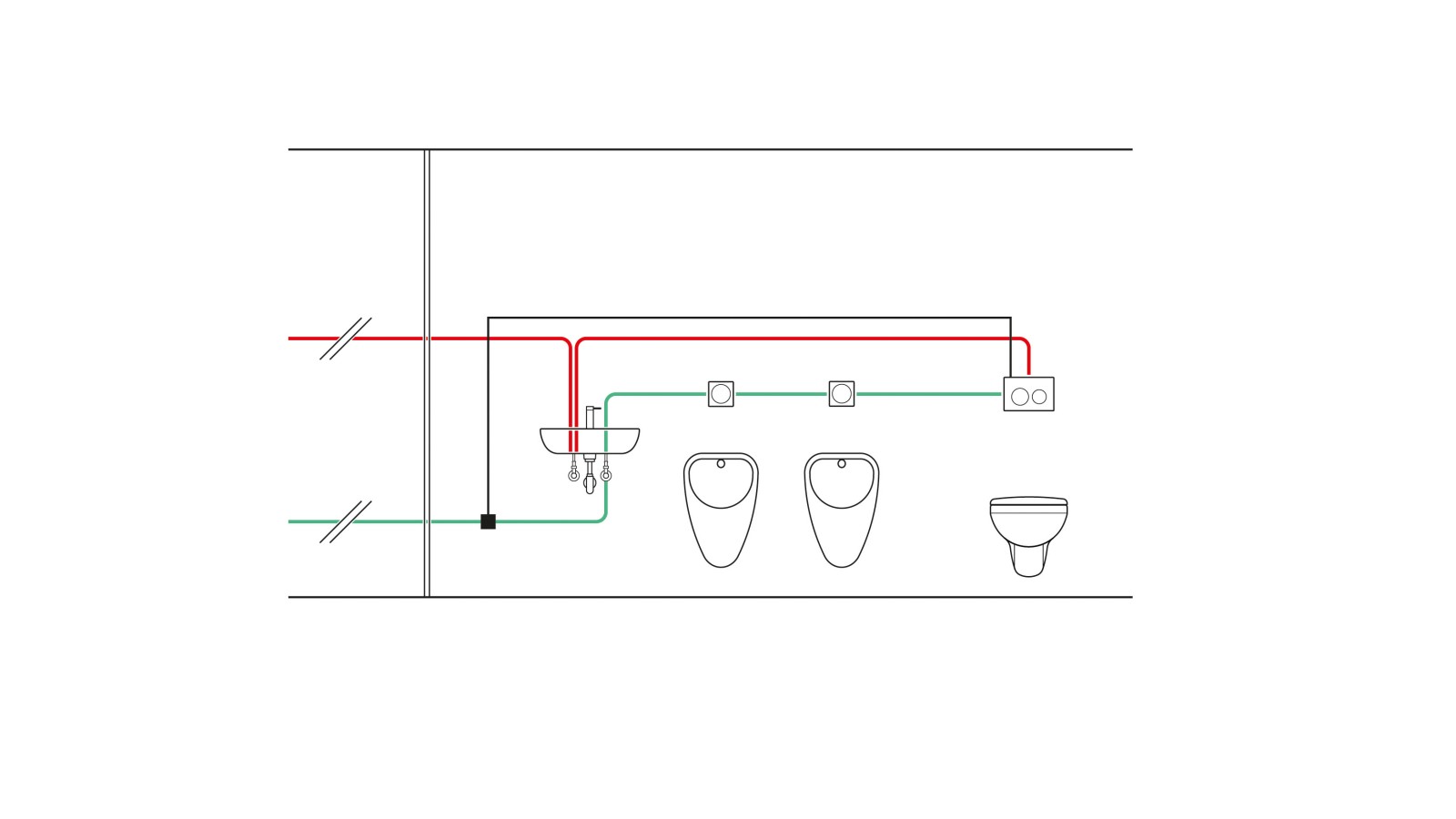

Slika 1: Primjer cjevovoda jedinice za higijensko ispiranje s kontroliranom temperaturom na primjeru servisne priključne sobe i pogonske prostorije sa sobnom temperaturom >25°C. Slika 2: Primjer cjevovoda ugradbenog vodokotlića s kontroliranom temperaturom s jedinicom za higijensko ispiranje i korištenjem temperaturnog senzora.
Geberit Control: Zamjena vode za piće pod kontrolom
Sustavne Geberit komponente

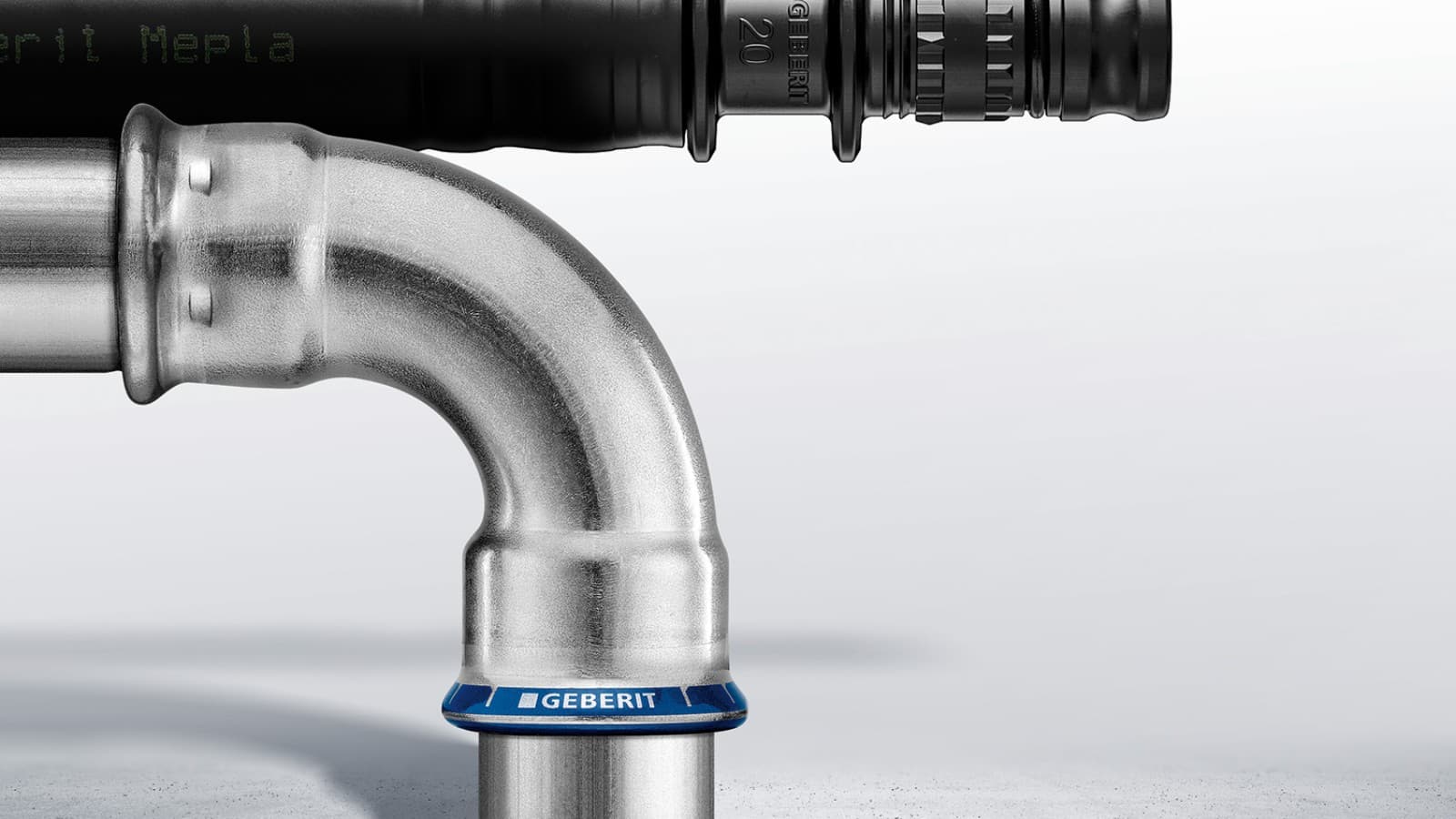

Geberit sustav opskrbe
Geberit sustavi opskrbe osiguravaju iznimne standarde sigurnosti pitke vode i higijene.
- Geberit cijevi i fitinzi zaštićeni su zaštitnim kapicama
- Zaštitne kapice sprječavaju kontaminaciju tijekom skladištenja i transporta
- Ne uklanjajte zaštitne kapice do neposredno prije postavljanja
- Ponovno stavite zaštitne kapice tijekom prekida procesa instalacije

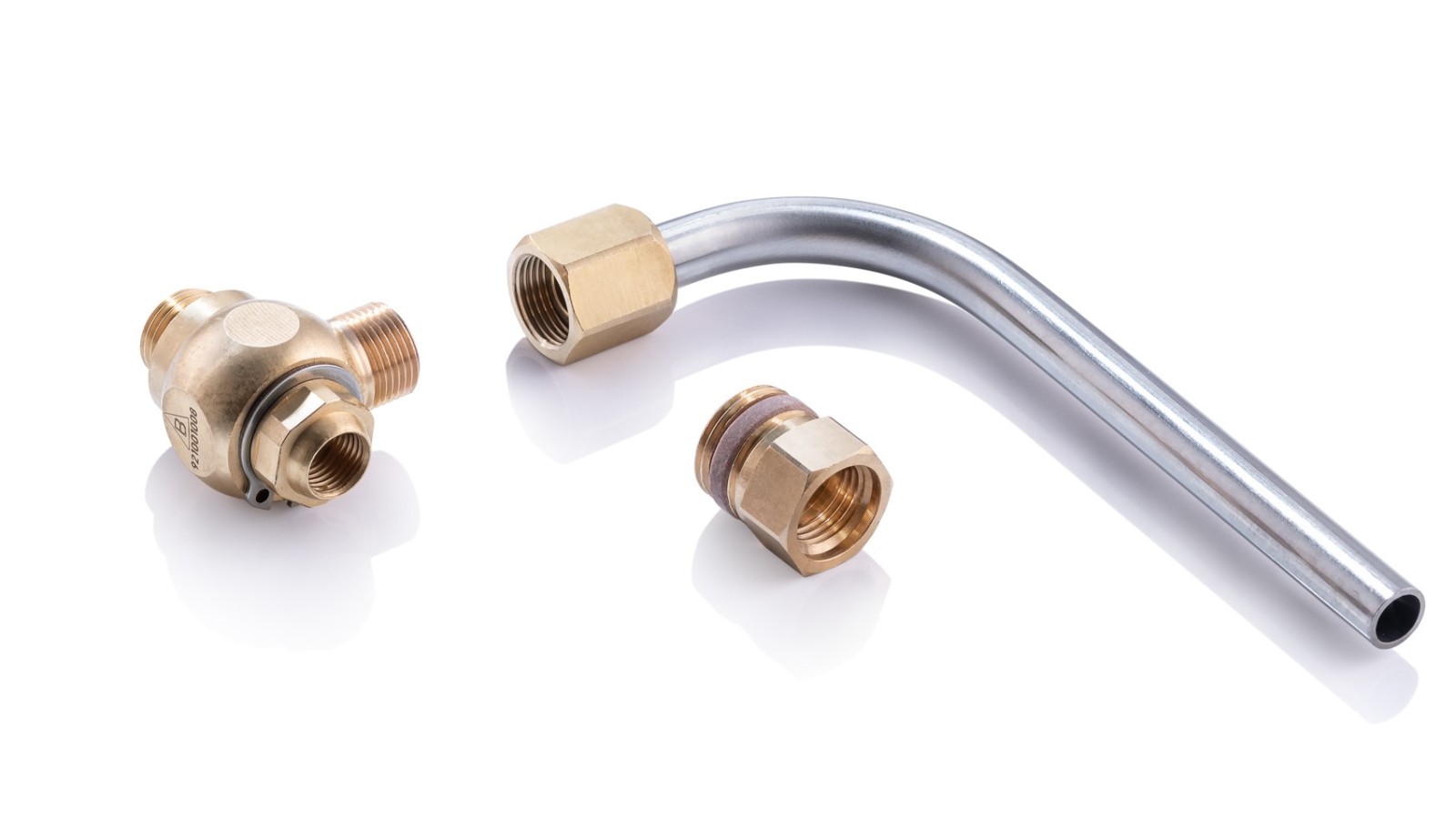

Uzorkovanje
Čisti test sonde za vodu

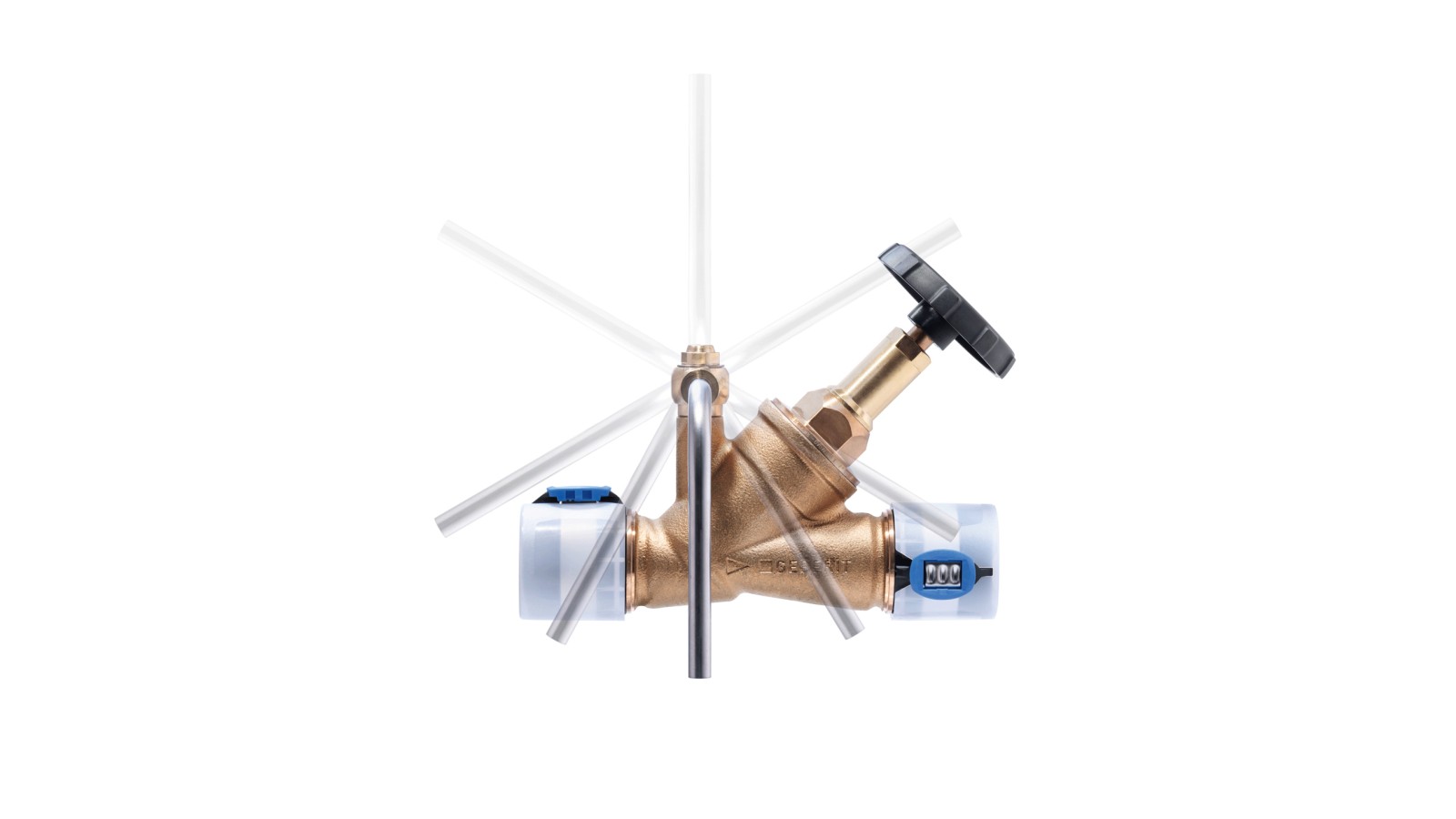

- Jednostavno i profesionalno uzorkovanje
- Za montažu na Geberit ventile
- Fleksibilna montaža: Ventil za uzorkovanje može se rotirati za 360°

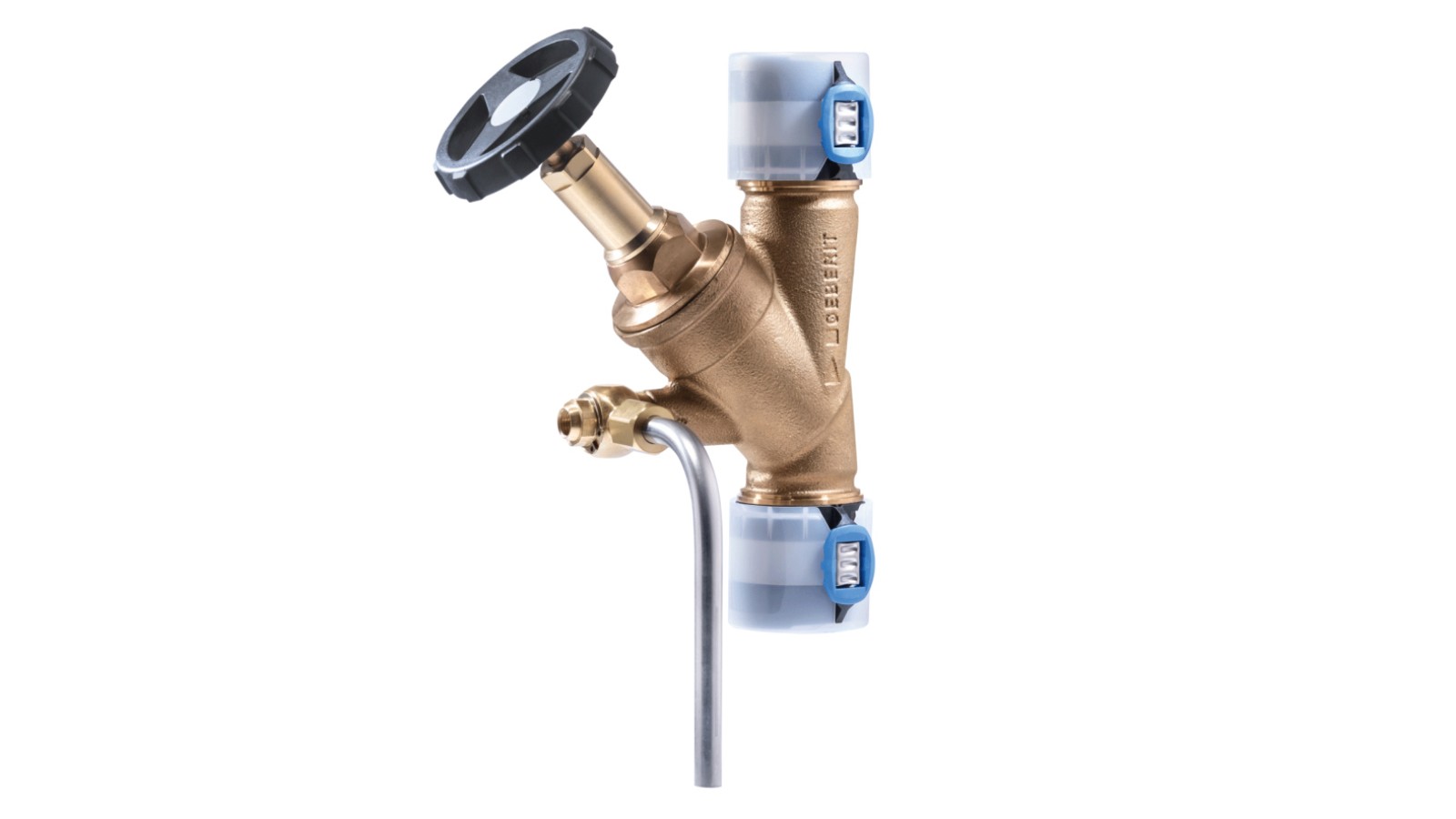

Geberit zaporni ventil s kutnim sjedištem s priključcima za sve Geberit sustave opskrbe
- Dugotrajna uporaba zahvaljujući samopodmazujućoj ulaznoj brtvi
- Ergonomski oblikovao držanje
- Priključak od ¼ inča olakšava ugradnju senzora temperature sa zaštitnim otvorom
Senzorska tehnologija

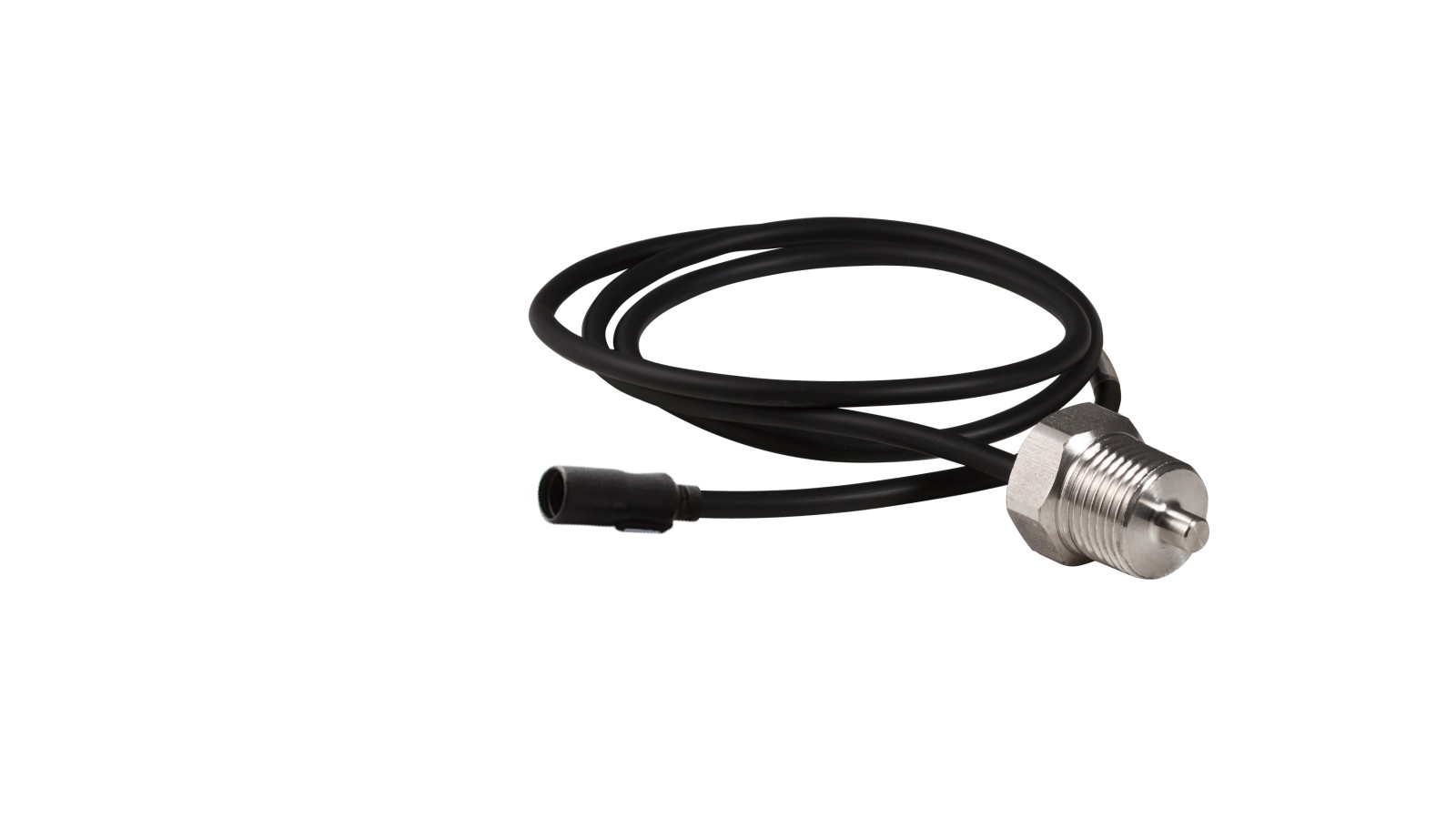

Geberit senzor temperature s vanjskim navojem
- Za pitku vodu (hladnu i toplu)
- Senzor temperature PT1000
- Višestruki žičani kabel 4 × 0,25 mm²
Preuzmite aplikaciju Geberit Control

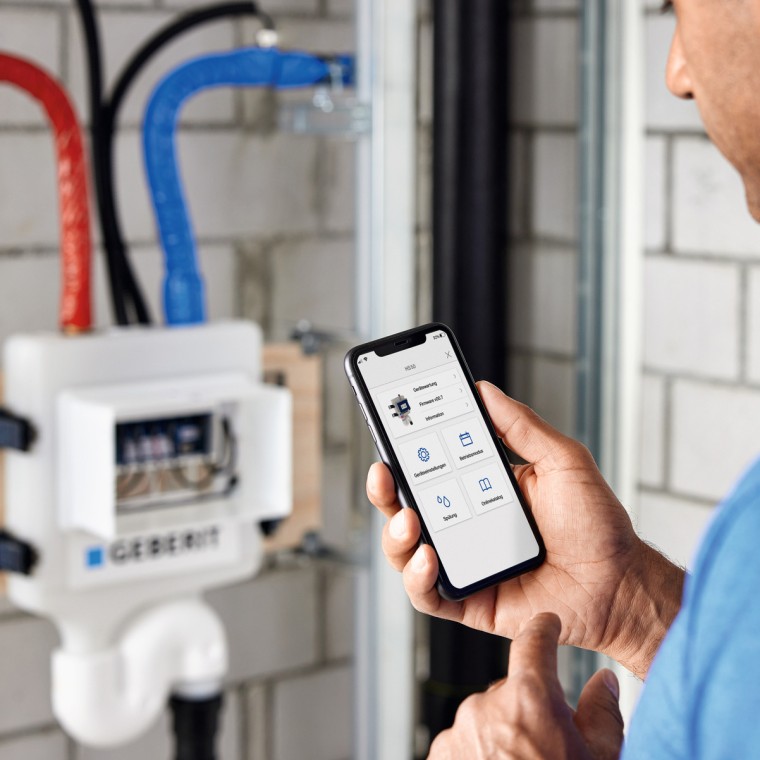

Jednostavno konfigurirajte proizvode na vlastitom pametnom telefonu ili tabletu pomoću aplikacije. Nova aplikacija Geberit Control dostupna je za iOS i Android uređaje. U budućnosti će omogućiti komunikaciju i konfiguraciju svih Geberit jedinica za higijensko ispiranje (osim jedinice za higijensko ispiranje Geberit HS01)
